산업용 장비용 세라믹 발열판을 선택할 때 고려해야 할 사항은 무엇입니까?

1. 실제 난방 요구사항부터 시작하세요.

가열 요소를 선택하기 전에 수행해야 하는 열 작업을 정의하십시오. 작은 금속 도구를 따뜻하게 하기 위해 설계된 구성 요소는 물을 가열하거나 실험실 온도를 유지하거나 넓은 표면을 따뜻하게 하는 데 사용되는 구성 요소와 매우 다른 요구 사항에 직면할 수 있습니다. 의도한 적용에 따라 필요한 가열 영역, 전원 입력, 온도 범위, 응답 시간 및 기계적 배열이 결정됩니다.

가열 요소의 온도와 작업 표면에 필요한 온도를 구별하는 것이 유용합니다. 열은 목표물에 도달하기 전에 접촉 인터페이스, 하우징, 액체, 공극 또는 기타 재료를 통과해야 하기 때문에 이러한 값은 상당히 다를 수 있습니다.

운영 프로필 정의

정상적인 작동 주기 동안 장비가 어떻게 사용되는지 설명합니다. 지속적인 작동, 반복되는 짧은 가열 주기, 간헐적인 활성화 및 빈번한 냉간 시동으로 인해 요소와 주변 구조에 대한 요구 사항이 달라집니다. 예상되는 주변 온도와 사용 가능한 냉각도 최종 작동 조건에 영향을 미칩니다.

• 목표 온도:히터의 최대 정격 온도에만 의존하기보다는 작업물, 유체 또는 접촉 표면에서 필요한 온도를 식별하십시오.
• 워밍업 요구 사항:시스템이 콜드 스타트에서 작동 범위에 얼마나 빨리 도달해야 하는지 설정합니다.
• 듀티 사이클:사이클 사이의 일시 중지를 포함하여 가열 기간의 지속 시간과 빈도를 기록합니다.
• 열부하:가열된 물체의 질량, 열 손실 및 데워야 하는 유입 물질을 고려하십시오.
• 물리적 한계:사용 가능한 설치 공간, 허용 중량, 전기 공급 및 장착 배열을 정의합니다.

이러한 요구 사항은 설계 비교를 위한 실질적인 기반을 제공합니다. 이들 없이는 높은 최대 온도나 높은 전력량만으로는 가열 구성 요소가 응용 분야에 적합한지 여부를 확인할 수 없습니다.

세라믹 가열 부품의 작동 원리

일반적인 세라믹 가열 어셈블리는 전기 저항성 요소를 세라믹 본체 또는 기판과 결합합니다. 전류가 저항성 물질을 통과하면 전기 에너지가 열로 변환됩니다. 결과적인 열은 구성 요소를 통해 주변 구조물이나 의도된 대상으로 이동합니다.

실제 구성은 디자인에 따라 다릅니다. 일부 제품은 세라믹 기판과 통합된 인쇄 저항 패턴을 사용하는 반면, 다른 세라믹 히터 아키텍처는 다른 저항 재료 또는 요소 배열을 사용합니다. 특정 모델에 대해 재료 조합, 제조 공정 및 의도된 작동 조건을 확인해야 합니다.

저항소자는 열을 발생시킵니다.

저항성 요소는 가열 기능의 핵심입니다. 전기 저항, 기하학적 구조 및 연결 배열은 열이 생성되고 분산되는 방식에 영향을 미칩니다. 저항 패턴의 국지적인 차이로 인해 활성 표면 전반에 걸쳐 온도 변화가 발생할 수 있으므로 요소 레이아웃은 전체 전력 정격만큼 중요합니다.

세라믹 구조가 요소를 지지합니다.

세라믹 기판은 의도한 구성으로 저항성 구조를 유지하고 부품의 열적 및 전기적 동작에 기여합니다. 예를 들어, 알루미나 기반 설계는 유용한 열 특성과 전기 절연을 결합할 수 있습니다. 그러나 세라믹 구성과 구조는 제품마다 다르므로 한 등급의 특성이 자동으로 다른 등급에 할당되어서는 안 됩니다.

열은 목표물까지 이동해야 합니다.

요소가 충분한 열을 생성하더라도 열 접촉이 불량하면 시스템 반응이 느려지거나 온도가 고르지 않게 될 수 있습니다. 가열 요소에서 타겟까지의 경로에는 세라믹 본체, 장착 인터페이스, 중간층 및 가열된 물체 자체가 포함됩니다.

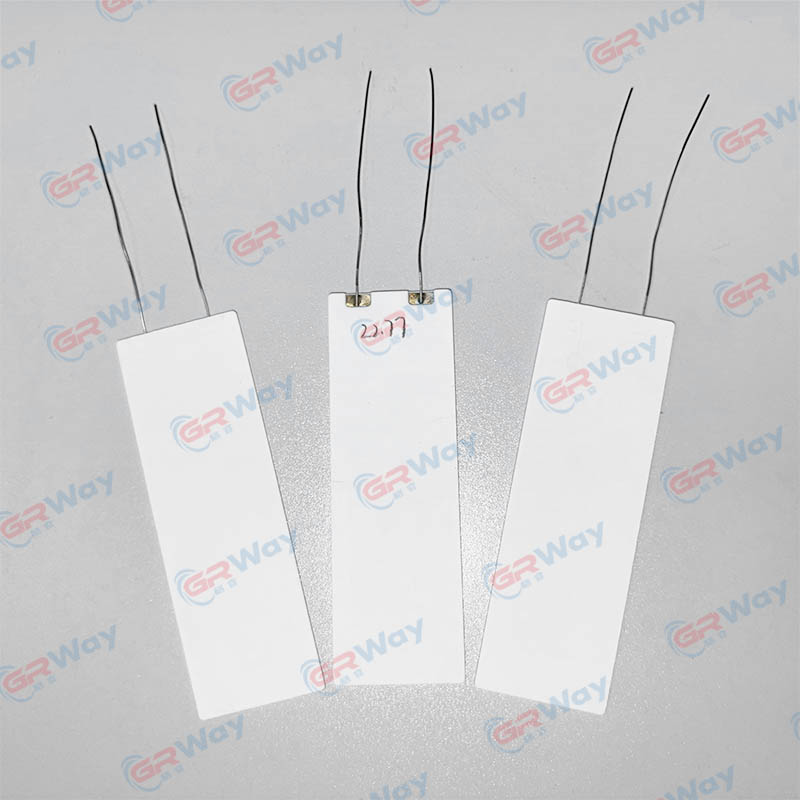

이런 이유로,세라믹 가열판완전한 열 조립의 일부로 간주되어야 합니다. 표면 접촉, 클램핑 압력(해당하는 경우), 주변 절연체, 인접 부품의 열 발산 등이 모두 시스템의 실제 성능에 영향을 미칩니다.

3. 재료 및 열적 특성 평가

재료 선택은 열 전도성, 전기 절연, 기계적 강도, 열팽창 및 의도된 작동 환경에 대한 저항에 영향을 미칩니다. 올바른 선택은 단일 헤드라인 사양보다는 애플리케이션에 필요한 속성의 균형에 따라 달라집니다.

알루미나 세라믹

알루미나 또는 산화알루미늄은 많은 세라믹 가열 부품에 사용됩니다. 정확한 알루미나 함량과 조성은 등급에 따라 다릅니다. 일부 사용 가능한 마이크로 히터 설계는 95% 알루미나 세라믹 본체를 지정하며, 이는 재료 구성을 모든 히터에 걸쳐 가정하기보다는 관련 제품 사양에 대해 확인해야 하는 이유를 보여줍니다.

알루미나 기반 부품의 경우 중요한 고려 사항에는 열 전도성, 기계적 조건, 열팽창, 치수 일관성 및 의도된 조건에서의 전기 절연이 포함됩니다. 이러한 특성은 가열 동작과 완성된 어셈블리로의 통합 모두에 영향을 미칩니다.

저항재료 및 기판 구성

저항소자와 세라믹 기판은 서로 다른 기능을 수행합니다. 제품 페이지에서는 특정 제조 공정에서 텅스텐 또는 몰리브덴-망간 기반 전도성 페이스트를 식별할 수 있지만 해당 정보로 모든 세라믹 히터가 동일한 도체 또는 구성 방법을 사용한다는 사실을 확인할 수는 없습니다.

설계 평가 시 특정 모델 데이터를 통해 저항재료, 기판 구성, 연결 방법, 제조 배치 등을 확인합니다. 이러한 세부 사항은 의도된 회로 및 기계적 하우징과 요소의 작동 제한 및 호환성에 영향을 미칠 수 있습니다.

재료 데이터는 항상 관련 속성 집합으로 해석되어야 합니다. 유용한 열 전도성을 지닌 세라믹은 여전히 ​​세심한 기계적 지지가 필요할 수 있지만, 우수한 전기 절연성에도 적절한 회로 보호 및 어셈블리 수준 테스트가 필요하지 않습니다.

4. 치수와 형상을 장비에 맞추세요

가열 부품의 모양에 따라 제품 내에서의 장착 방식과 활성 영역이 의도한 대상과 접촉하는 방식이 결정됩니다. 플레이트, 링, 디스크, 정사각형 및 직사각형 형상은 특정 제품군에서 사용할 수 있지만 사용 가능한 치수 및 형태는 고려 중인 모델에 대해 확인되어야 합니다.

활성 영역 및 열 분포

더 큰 플레이트는 더 넓은 영역에 열을 퍼뜨릴 수 있지만, 더 큰 표면이 자동으로 균일한 온도를 보장하지는 않습니다. 저항 요소의 위치, 장착 배열 및 국부적인 열 손실로 인해 외부 치수가 적절해 보이는 경우에도 뜨겁고 차가운 영역이 생성될 수 있습니다.

난방이 필요한 부분과 열부하가 집중되는 부분을 식별합니다. 대상의 모양이 고르지 않거나 몇 개의 지점에서만 접촉하는 경우 전체 플레이트를 동일한 활성 표면으로 처리하는 대신 결과 온도 프로파일을 평가하십시오.

두께, 여유 공간 및 장착 지점

두께는 구성 요소의 패키징, 열 질량 및 열 전달 경로에 영향을 미칩니다. 장착 배열은 세라믹 본체의 치수와 작동 중 주변 재료의 팽창을 수용해야 합니다. 간격이 너무 좁으면 조립 문제가 발생할 수 있으며, 간격이 너무 크면 직접 전도가 필요한 곳에서 열 접촉이 줄어들 수 있습니다.

주변 하우징이나 조립이 마무리되기 전에 치수와 공차를 문서화해야 합니다. 치수 도면이 있는 경우 장착 구멍, 접촉 표면, 연결 위치 및 전기 절연을 위한 사용 가능한 공간을 확인하는 데 특히 유용합니다.

기계적 호환성 확인

세라믹 재료는 적절한 하중 조건에서 강할 수 있지만 집중된 응력, 충격 또는 불균일한 클램핑에 취약할 수 있습니다. 따라서 지지 표면은 의도한 장착 방법과 일치해야 합니다. 단지 부품이 높은 온도에서 잘 작동한다는 이유만으로 굽힘이나 설치 하중을 견딜 수 있다고 가정하지 마십시오.

검토할 성능 매개변수

제품 사양은 장비에 대해 설정된 요구 사항과 비교할 때 유용해집니다. 여러 매개변수는 성능의 서로 다른 측면을 설명하므로 함께 검토해야 합니다.

작동 온도 및 최대 온도

일반 작동 온도와 최대 작동 온도는 서로 바꿔 사용할 수 없습니다. 구성 요소에는 모든 설치 시 지속적인 작동 조건을 나타내지 않는 명시된 상한이 있을 수 있습니다. 방열판, 주변 온도, 실장, 전원 입력 및 열 부하는 실제로 달성 가능한 온도에 영향을 미칠 수 있습니다.

예를 들어, 일부 공개된 마이크로 히터 사양에서는 일반 작동 온도가 200°C이고 최대 작동 온도가 500°C라고 명시합니다. 이 값은 특정 제품 사양을 설명하며 모든 세라믹 히터에 대한 일반 등급으로 취급되어서는 안 됩니다.

예열 시간 및 열 반응

예열 시간은 히터의 열 질량, 사용 가능한 전력, 접촉 조건, 열 손실 및 대상의 질량에 따라 달라집니다. 짧은 주기로 작동하는 장비에서는 신속한 반응이 중요할 수 있는 반면, 일정한 온도를 유지하도록 설계된 시스템은 안정성과 열 분포에 더 중점을 둘 수 있습니다.

정격 전압, 전력 및 저항

전기적 매개변수는 의도된 전원 공급 장치 및 제어 회로와 일치해야 합니다. 정격전압, 전력을 검토하고 소자저항, 배선, 커넥터, 보호장치 등을 함께 검토해야 합니다. 나머지 전기 설계를 확인하지 않고 전력 정격이 충분히 높다는 이유만으로 구성 요소를 선택해서는 안 됩니다.

단열 및 온도 균일성

전기 절연은 예상되는 온도 및 환경 조건에서 적절하게 유지되어야 합니다. 동시에, 표면 온도 분포는 해당 용도에 적합해야 합니다. 필요한 평균 온도에 도달하는 히터는 국소적인 핫스팟이 작업물을 손상시키거나 더 차가운 영역으로 인해 프로세스가 목표에 도달하지 못하는 경우 여전히 부적합할 수 있습니다.

6. 다양한 산업 분야에 걸친 응용

세라믹 기반 히터는 소형 가전제품부터 산업 및 실험실 시스템에 이르기까지 다양한 장비에 사용됩니다. 올바른 구성은 각 애플리케이션의 열 작업, 환경 조건, 접점 배열 및 전기 요구 사항에 따라 달라집니다.

소형 가정용 및 개인 관리 가전제품

헤어 스타일링 기기, 소형 온수기, 다리미 및 이와 유사한 제품에는 제한된 공간에 맞는 발열 부품이 필요합니다. 예열 시간, 표면 온도, 단열재 및 주변 부품과의 접촉은 중요한 설계 고려 사항입니다. 완성된 기기에는 의도된 용도에 맞는 적절한 온도 조절 및 보호 조치도 필요합니다.

산업용 도구 및 가공 장비

산업용 히터는 납땜 도구, 밀봉 장비, 특수 가열 어셈블리 또는 국부적인 열 입력이 필요한 기타 프로세스에 사용될 수 있습니다. 필요한 작동 주기와 목표 온도는 용도에 따라 다릅니다. 따라서 엔지니어는 의도된 용도에 대한 일반적인 설명에만 의존하기보다는 실제 도구 형상의 구성 요소를 평가해야 합니다.

실험실 및 분석 장비

컴팩트한 가열 어셈블리는 공간이 제한적이고 반복 가능한 열 조건이 중요한 기기에 유용할 수 있습니다. 실험실 응용 분야에서는 온도 안정성, 국지적 균일성, 화학적 호환성, 히터와 인접한 센서 또는 정밀 부품 간의 상호 작용에 주의가 필요할 수 있습니다.

의료 및 기타 특수 장비

일부 온도 제어 장치는 소형 가열 부품을 사용하여 유체, 표면 또는 내부 조립품을 따뜻하게 합니다. 이러한 애플리케이션에는 허용되는 온도 변화, 전기 절연, 재료 호환성 및 적용 가능한 규제 요구 사항을 포함하여 전체 장치 설계에 대한 신중한 평가가 필요합니다. 일반 히터 사양만으로는 규제 대상 응용 분야에 적합하지 않습니다.

• 가전제품:소형 구조, 반복 가능한 가열 및 기기 보호 제어 장치와의 통합에 중점을 둡니다.
• 산업용 도구:듀티 사이클, 목표 온도, 작동 환경에 대한 저항성 및 장착 안정성에 중점을 둡니다.
• 실험실 장비:온도 측정, 반복성 및 근처의 민감한 구성 요소와의 상호 작용에 중점을 둡니다.
• 전문 장비:애플리케이션별 검증, 추적 가능한 요구 사항 및 관련 안전 의무에 중점을 둡니다.

난방 시스템에 컴팩트한 형태의 국부적인 열이 필요한 경우,세라믹 가열판다른 가열 기술과 함께 평가할 가치가 있을 수 있습니다. 최종 결정은 애플리케이션 목록에만 의존하는 것이 아니라 의도한 어셈블리의 검증된 사양 및 성능에 따라 달라져야 합니다.

7. 실용적인 선택 체크리스트

구조화된 선택 프로세스는 엔지니어가 발열체와 장비 간의 불일치를 방지하는 데 도움이 됩니다. 초기 설계 검토 및 후보 구성 요소 비교 시 다음 순서를 사용할 수 있습니다.

1. 열 목표를 문서화하십시오.작업 표면에 필요한 온도, 허용 가능한 변화, 예열에 사용할 수 있는 시간을 정의합니다.
2. 열 부하를 추정합니다.대상의 질량, 주변으로의 열 손실, 접촉 조건 및 가열되는 재료의 변화를 고려하십시오.
3. 물리적 봉투를 확인합니다.사용 가능한 길이, 너비, 두께, 장착 지점, 커넥터 위치 및 여유 공간 요구 사항을 기록합니다.
4. 전기 설계를 일치시킵니다.공급 전압, 전력, 저항, 연결 배열, 스위칭 및 필요한 회로 보호를 확인하십시오.
5. 재료 데이터를 검토합니다.세라믹 등급, 열적 특성, 절연 요구 사항 및 작동 환경과의 호환성을 확인하십시오.
6. 듀티 사이클을 정의합니다.가열 기간, 빈도, 냉각 기간 및 예상되는 주변 조건 변화를 지정합니다.
7. 온도 측정을 계획합니다.온도를 측정해야 하는 위치와 센서 판독값이 대상 온도와 어떻게 관련되는지 식별합니다.
8. 전체 어셈블리를 검증합니다.의도한 하우징, 장착 방법, 대상 재료 및 제어 전략을 사용하여 가열 구성 요소를 테스트합니다.

제품 비교를 위해 공통 작동 조건 세트를 사용하십시오. 크기가 비슷하거나 최대 온도가 광고된다는 이유만으로 두 히터를 동등한 것으로 간주해서는 안 됩니다. 전기적 구성, 열 반응 및 설치 요구 사항은 다를 수 있습니다.

설치 및 온도 조절

올바른 설치는 난방 성능의 필수적인 부분입니다. 적합한 구성 요소라도 장착 표면, 전기 연결, 센서 위치 또는 열 전달 경로가 의도한 설계와 다르면 일관성 없는 결과가 발생할 수 있습니다.

적절한 기계적 지원 제공

장착 배열은 의도하지 않은 집중 하중을 생성하지 않고 세라믹 본체를 지지해야 합니다. 접촉면의 평탄도, 패스너 위치, 히터와 주변 하우징 사이의 치수 관계를 확인하십시오. 설계가 직접적인 열 접촉에 의존하는 경우 인터페이스가 제조업체의 설치 지침과 일치하는지 확인하십시오.

열팽창을 고려하라

가열 및 냉각은 세라믹 구성 요소와 인접 재료의 치수 변화를 유발합니다. 열팽창의 차이는 맞춤에 영향을 미치거나 인터페이스에 응력을 생성할 수 있습니다. 기계적 배열은 반복적인 가열 및 냉각을 포함하여 의도된 작동 범위 전반에 걸쳐 이러한 변화를 고려해야 합니다.

목표를 중심으로 제어 전략을 설계합니다.

온도 컨트롤러, 센서, 스위칭 장치 및 보호 회로는 필요한 규제 수준 및 장비와 관련된 위험에 따라 선택해야 합니다. 센서 배치는 특히 중요합니다. 가열 요소에 가까운 센서는 실제 공작물이나 가열된 유체를 측정하는 센서와 다르게 반응할 수 있습니다.

세라믹 부품이 자동으로 안전하거나 일정한 온도를 유지한다고 가정하지 마십시오. 특정 설계 문서에 달리 명시되지 않는 한 온도 제어 및 과열 보호를 시스템 수준 엔지니어링 요구 사항으로 처리하십시오.

전기 및 환경 보호 확인

전기 연결, 절연 거리, 케이블 등급, 인클로저 및 보호 장치는 의도한 전압, 온도 및 주변 환경에 적합해야 합니다. 습기, 전도성 오염, 진동 및 공정 재료에 대한 노출로 인해 추가 요구 사항이 발생할 수 있습니다. 완성된 조립품은 예상되는 조건 하에서 평가되어야 합니다.

시스템 통합 중에는세라믹 가열판실제 센서 위치, 장착 배열 및 열 부하를 사용하여 평가해야 합니다. 이렇게 하면 구성 요소를 개별적으로 테스트하는 것보다 더 의미 있는 성능 보기를 얻을 수 있습니다.

9. 일반적인 설계 및 통합 실수

많은 가열 문제는 제품 사양과 설치된 작동 조건 간의 불일치로 인해 발생합니다. 자주 발생하는 설계 실수를 조기에 검토하면 조립 및 테스트 중에 성능 문제를 방지하는 데 도움이 될 수 있습니다.

최대 온도만으로 선택

최대 온도 등급은 예열 동작, 온도 안정성 또는 목표에 도달하는 열의 양을 설명하지 않습니다. 전력, 형상 및 열 전달 요구 사항과 함께 작동 범위 및 테스트 조건을 검토합니다.

접촉 저항 무시

작은 틈이나 불균일한 접촉은 열 전달을 제한하고 국부적인 온도 차이를 초래할 수 있습니다. 특히 어셈블리가 대류나 복사보다는 전도에 의존하는 경우 장착 인터페이스와 대상 표면을 검토합니다.

부적절한 제어 센서 위치 사용

센서는 작업 표면이 너무 차갑게 유지되거나 국소 영역이 너무 뜨거워지는 동안 허용 가능한 온도를 나타낼 수 있습니다. 프로세스에 중요한 온도를 결정한 다음 그에 따라 센서를 배치하고 검증하십시오.

주변 조건의 영향을 간과함

공기 흐름, 인클로저 온도, 냉각 또는 열 부하의 변화로 인해 작동 지점이 변경될 수 있습니다. 공개 테스트에서 관찰된 성능은 완성된 기계 내부의 성능을 나타내지 않을 수도 있습니다.

모든 세라믹 등급이 동일한 방식으로 작동한다고 가정

재료 구성, 요소 설계, 제조 공정, 치수 및 연결 배열은 모델에 따라 다릅니다. 표면적으로 유사한 제품에서 데이터를 전송하는 것보다 해당 사양을 사용하십시오.

• 목표온도와 히터온도의 차이를 확인하세요.
• 의도된 듀티 사이클 하에서 작동 한계를 확인하십시오.
• 전기적 요구 사항과 기계적 허용 오차를 모두 검토합니다.
• 최종 조립 후 온도 분포를 검증합니다.
• 비정상적인 상황과 필요한 보호 조치를 문서화하십시오.

10. 테스트, 유지보수 및 서비스 수명

테스트에서는 난방 시스템이 실제로 사용될 구성의 요구 사항을 충족하는지 확인해야 합니다. 평가에는 예열 시간, 정상 상태 온도, 온도 분포, 전기적 동작, 절연 성능 및 반복 작동 주기가 포함될 수 있습니다.

현실적인 조건에서 성능 측정

의도한 공급 장치, 대상 재료, 장착 배열, 인클로저 및 제어 설정을 사용하십시오. 초기 조건을 기록하고 공정에 중요한 위치의 온도를 측정합니다. 온도 균일성이 중요한 경우 단일 측정 지점으로는 국소적인 뜨거운 지점이나 시원한 영역을 식별하는 데 충분하지 않을 수 있습니다.

반복되는 작동 주기를 평가합니다.

가열과 냉각을 반복하면 짧은 시연 중에는 나타나지 않을 수도 있는 변화가 드러날 수 있습니다. 애플리케이션에 따라 평가에는 반복 시작, 안정적인 작동, 종료 및 냉각이 포함될 수 있습니다. 모든 사이클 테스트에는 명시된 요구 사항과 특정 제품에 허용되는 작동 조건이 반영되어야 합니다.

주변 어셈블리 검사

유지보수는 히터, 연결부, 장착 구조, 센서 및 제어 장비를 고려해야 합니다. 검사 절차는 장치 및 작동 환경에 따라 다르지만 눈에 보이는 손상, 느슨한 연결, 오염, 열 접촉 변화 및 비정상적인 과열 증거를 확인하는 것이 포함될 수 있습니다.

유지보수 간격은 장비의 위험 평가 및 관련 제품 지침을 따라야 합니다. 온도 반응이 변하는 경우 가열 구성요소만 책임이 있다고 가정하기보다는 전체 열 시스템을 조사하십시오.

성능은 궁극적으로 검증된 운영 데이터를 통해 판단되어야 합니다. 실험실 설정에서 빠르게 가열되는 설계는 설치 후 다르게 작동할 수 있지만 목표 온도에 도달하는 시스템에는 여전히 균일성, 제어 응답 또는 기계적 신뢰성의 개선이 필요할 수 있습니다.

11. 자주 묻는 질문

최종 엔지니어링 고려 사항

신뢰할 수 있는 히터를 선택하려면 전기, 열, 기계적 요구 사항을 함께 고려해야 합니다. 재료 구성은 부품 동작의 일부를 결정하는 반면 요소 설계, 치수, 장착 조건 및 온도 제어는 설치 후 부품의 작동 방식을 결정합니다.

산업용 장비의 경우 가장 유용한 사양은 제품 특성과 의도된 작동 조건을 명확하게 연결하는 사양입니다. 정격 한계를 확인하고, 설치 요구 사항을 검토하고, 설계를 마무리하기 전에 반복 가능한 테스트를 통해 완성된 시스템을 평가하십시오.

실용적인 측면에서 세라믹 가열판은 전체 가열 시스템의 한 부분으로 평가되어야 합니다. 적합성은 측정된 성능, 문서화된 재료 특성 및 설치될 장비와의 호환성에 따라 달라집니다.
