알루미늄 질화물 세라믹고전력 전자제품을 위한 것인가요?
전자 장치가 더 작아지고, 빨라지고, 전력 밀도가 높아짐에 따라 열 관리가 점점 더 어려워지고 있습니다. 기판 재료는 전기 절연성, 치수 안정성 및 기계적 신뢰성을 유지하면서 열을 효율적으로 이동해야 합니다. 이러한 조합이 질화알루미늄 기반 세라믹이 전력 모듈, 반도체 장비, RF 시스템, LED 패키지 및 기타 까다로운 전자 어셈블리에서 계속해서 주목을 받는 이유입니다.
자료에 대한 실제적인 관점
질화알루미늄은 열 전도성, 전기 절연성, 낮은 열팽창, 내식성 및 까다로운 작동 조건에서의 안정성이 결합된 것으로 평가되는 고성능 기술 세라믹입니다. 이러한 특성으로 인해 기존 알루미나가 충분한 열 성능을 제공할 수 없거나 금속 열 확산기가 필요한 유전 절연을 제공할 수 없는 경우에 특히 유용합니다. 그러나 올바른 재료 선택은 열전도율 그 이상에 달려 있습니다. 순도, 다공성, 입자 구조, 두께, 표면 마감, 금속화 방법, 열 순환, 분위기 및 조립 설계는 모두 실제 성능에 영향을 미칠 수 있습니다.
유용한 엔지니어링 접근 방식은 열원부터 시작하여 필요한 전기 절연을 정의하고 열 경로를 매핑한 다음 세라믹 본체와 해당 인터페이스를 하나의 시스템으로 평가하는 것입니다. 이 방법은 기계적 응력, 결합 제한 또는 환경 노출을 간과하면서 단일 헤드라인 사양을 기반으로 재료를 선택하는 것을 방지하는 데 도움이 됩니다.
목차
섹션을 선택하면 해당 섹션으로 바로 이동할 수 있습니다.
이 세라믹이 기존 기술 세라믹과 다른 점은 무엇입니까?
질화알루미늄은 고급 질화물 세라믹 계열에 속하지만 그 공학적 가치는 경도나 내열성에만 기초하지 않습니다. 주요 매력은 유용한 열 전달과 전기 절연의 결합입니다. 고전력 전자 어셈블리에서 이러한 조합은 전기 활성 구조를 전도성 금속 표면에 직접 배치하지 않고도 열 경로를 단순화할 수 있습니다.
전통적인 알루미나 세라믹은 우수한 절연성, 확립된 가공 방법, 화학적 안정성 및 광범위한 산업적 가용성을 제공하기 때문에 널리 사용됩니다. 그러나 열전도율은 일반적으로 고성능 질화알루미늄 등급보다 훨씬 낮습니다. 열 밀도가 증가하면 모든 열 인터페이스가 활성 구성 요소와 최종 방열판 사이에 저항을 추가하기 때문에 차이가 중요해질 수 있습니다.
또한 질화알루미늄은 실리콘 및 여러 반도체 재료의 열팽창 계수와 상대적으로 가까운 열팽창 계수를 가지고 있습니다. 이는 열 응력을 제거하지는 않지만 신중하게 설계된 어셈블리에서 확장 불일치를 줄이는 데 도움이 될 수 있습니다. 실제로 이는 납땜 접합부, 금속화된 세라믹 기판, 반도체 패키지 및 반복적인 가열 및 냉각에 노출되는 구조물과 관련이 있습니다.
열전달
고밀도 등급은 많은 일반적인 절연 세라믹보다 훨씬 더 높은 열 전도성을 제공하여 열이 기판을 통해 측면으로 이동하고 더 차가운 인터페이스를 향해 이동하도록 돕습니다.
유전체 절연
세라믹 본체는 전기 절연을 유지하면서 여전히 열 경로의 일부 역할을 하며, 이는 전력 전자 장치 및 전기적으로 절연된 장착 구조에서 중요합니다.
열팽창
상대적으로 낮은 팽창 계수는 반도체 부품과의 호환성을 지원하며 온도에 따라 더 강하게 팽창하는 재료에 비해 차동 움직임을 줄일 수 있습니다.
화학적 안정성
실제 사용 한계는 대기, 표면 상태, 순도 및 온도 이력에 따라 다르지만 이 재료는 다양한 화학적 환경에 저항할 수 있으며 일반적인 열 노출로 인해 쉽게 부드러워지지 않습니다.
또 다른 특징은 특성이 미세구조에 크게 영향을 받는다는 것입니다. 두 개의 세라믹 본체는 입자 크기, 산소 함량, 다공성, 불순물, 소결 조건 및 표면 처리로 인해 다르게 거동하면서 동일한 공칭 구성을 공유할 수 있습니다. 이러한 이유로 엔지니어링 사양은 재료 이름에만 의존하기보다는 필요한 특성 범위와 테스트 방법을 설명해야 합니다.
전자 조립품에서 열전도율이 중요한 이유는 무엇입니까?
반도체 장치 내부에서 생성된 열은 방열판, 냉각판, 하우징 또는 기타 냉각 구조에 도달하기 전에 여러 층을 통과해야 합니다. 일반적인 경로에는 장치 패키지, 부착 재료, 금속화, 세라믹 기판, 인터페이스 층 및 방열판이 포함될 수 있습니다. 한 레이어가 상당한 열 저항을 생성하면 주변 냉각 시스템이 충분히 커 보이는 경우에도 전체 스택의 온도가 제한될 수 있습니다.
열전도도는 종종 미터켈빈당 와트로 표시되지만 숫자만으로는 전체 내용을 알 수 없습니다. 두께가 중요합니다. 지역이 중요합니다. 접촉 저항이 중요합니다. 세라믹과 금속 사이의 결합 품질도 중요합니다. 강한 열 전도를 갖는 얇은 세라믹 층은 동일한 재료로 만들어진 훨씬 두꺼운 본체와 다르게 작동할 수 있습니다.
단순화된 1차원 단면의 경우 전도성 열 흐름은 푸리에 법칙으로 설명할 수 있습니다. 평평한 층의 열 저항은 두께를 열전도율과 단면적의 곱으로 나누어 대략적으로 계산할 수 있습니다. 이 관계는 다른 변수를 제어할 때 더 얇고 전도성이 높은 세라믹이 온도 상승을 줄일 수 있는 이유를 즉시 보여줍니다.
열전도율은 온도와 재료 순도에 따라 달라질 수도 있습니다. 일부 고성능 등급은 까다로운 열 확산 응용 분야에 맞게 설계되는 반면, 다른 제제는 제조 가능성, 유전체 성능, 기계적 특성 또는 특정 가공 경로에 최적화되어 있습니다. 따라서 생산 부품에서 유용한 사양은 구매하는 실제 등급 및 두께의 특성이지, 화학식과 관련된 일반적인 값이 아닙니다.
전기 절연은 설계 접근 방식을 어떻게 변화시키나요?
기존 금속으로 만든 방열판은 당연히 열적 관점에서 매력적이지만 금속층은 전기 전도성을 갖습니다. 많은 전력 및 반도체 어셈블리에서 열 경로와 전기 경로를 독립적으로 처리할 수 없습니다. 설계자는 능동 회로와 실장 구조 사이의 원치 않는 전류 흐름을 방지하면서 열을 외부로 전달하는 재료가 필요할 수 있습니다.
밀도가 높은 세라믹은 이러한 분리 기능을 수행할 수 있습니다. 유전체 동작을 통해 부품을 표면에 장착하거나 금속화하는 동시에 기본 세라믹이 절연을 제공할 수 있습니다. 이는 높은 전압에서 작동하는 회로나 여러 전기 노드가 공통 기계적 지원을 공유하는 어셈블리에 특히 유용합니다.
유전 강도는 전기적 상황의 일부일 뿐입니다.
전기 절연 요구 사항에는 일반적으로 절연 강도 이상이 포함됩니다. 표면 누출, 유전 손실, 절연 저항, 연면 거리, 오염, 습도 및 금속 패턴의 기하학적 구조는 모두 성능에 영향을 미칠 수 있습니다. 내부 절연이 우수한 세라믹이라도 표면이 오염되거나 패키지 구조로 인해 누출 경로가 충분하지 않은 경우 전기적 문제가 발생할 수 있습니다.
- 세라믹 두께를 선택하기 전에 작동 전압과 과도 조건을 정의하십시오.
- 실온뿐만 아니라 실제 환경 조건에서 절연 저항을 검토합니다.
- 전기적 거동은 벌크 세라믹뿐만 아니라 인터페이스에서도 발생하므로 표면 마감 및 금속화 구조를 고려하십시오.
- 어셈블리가 높은 전압에서 작동할 때 가장자리 형상, 도체 간격 및 오염 노출을 확인하십시오.
- 기계적 움직임이나 인터페이스 응력으로 인해 표면 상태가 변경될 수 있는 경우 열 순환 후 단열재를 검증합니다.
이것이 고급 세라믹 기판이 단순한 절연판이 아닌 기능성 부품으로 취급되는 이유 중 하나입니다. 세라믹 본체, 금속층, 부착 재료, 도체 패턴 및 실장 표면이 함께 작동해야 합니다.
엔지니어는 어떤 재료 특성을 비교해야 합니까?
전자 조립용 세라믹을 선택하는 것은 다중 특성 비교로 가장 잘 처리됩니다. 열 전도성이 뛰어난 등급은 치수 공차, 금속화 요구 사항, 기계적 부하 또는 의도한 접합 공정을 충족할 수 없는 경우 가장 적절한 선택이 아닐 수 있습니다.
| 재산 | 중요한 이유 | 물어볼 질문 | 일반적인 설계 고려 사항 |
|---|---|---|---|
| 열전도율 | 세라믹 본체를 통해 열이 얼마나 효과적으로 확산되는지 제어합니다. | 선택한 등급, 두께 및 테스트 온도에 어떤 값이 적용됩니까? | 세라믹만 비교하지 않고 전체 열 스택을 비교하십시오. |
| 열팽창 | 세라믹이 실리콘, 금속 또는 기타 재료에 결합될 때 응력에 영향을 미칩니다. | 확장 동작이 인접 레이어와 얼마나 밀접하게 일치합니까? | 가열, 냉각, 납땜 및 반복 작업 시 중요합니다. |
| 유전체 성능 | 기판의 절연 기능을 정의합니다. | 필요한 절연저항, 절연내력, 손실특성은 무엇입니까? | 전압, 주파수, 습도, 오염 및 형상을 고려하십시오. |
| 기계적 강도 | 취급, 조립, 장착, 진동 및 열 충격에 영향을 미칩니다. | 부품에 어떤 하중과 온도 변화가 발생합니까? | 경도만으로 기계적 신뢰성을 판단하지 마십시오. |
| 표면 마감 | 금속화, 결합, 접촉 품질 및 치수 맞춤에 영향을 미칩니다. | 거칠기, 평탄도, 평행도 및 모서리 조건은 무엇입니까? | 수치 제한과 함께 측정 방법을 지정합니다. |
| 순도와 미세구조 | 열 동작, 절연, 강도 및 장기 안정성에 영향을 미칠 수 있습니다. | 재료에는 어떤 순도 수준과 처리 경로가 적용됩니까? | 생산 일관성과 공칭 구성을 비교하십시오. |
이러한 특성 중에서 열전도율은 수치적으로 비교하기 쉽기 때문에 가장 큰 주목을 받는 경우가 많습니다. 그러나 속성 간의 상호 작용으로 인해 신뢰성 문제가 자주 발생합니다. 예를 들어, 열팽창의 불일치로 인해 열 전도가 우수하더라도 반복적인 응력이 발생할 수 있습니다. 마찬가지로 기술적으로 평평한 표면이라도 거칠기나 청결도가 요구되는 범위를 벗어나면 특정 접합 공정에 적합하지 않을 수 있습니다.
실용적인 교훈은 간단합니다. 재료 데이터를 요청하기 전에 속성 계층 구조를 생성하는 것입니다. 필수 요구 사항을 선호하는 특성과 분리하고, 각 중요 측정 기준에 대한 테스트 방법을 식별하고, 전체 어셈블리의 맥락에서 세라믹을 평가합니다.
일반적으로 어디에 사용됩니까?
이 소재는 발열, 전기 절연, 컴팩트한 구조가 동일한 디자인에 나타나는 모든 곳에 적합합니다. 응용 분야는 상대적으로 단순한 절연 부품부터 정교한 반도체 패키지 및 고온 장비까지 다양합니다.
전력 반도체 기판
전원 스위치는 전도 및 스위칭 중에 열을 발생시킵니다. 전류 밀도와 스위칭 주파수가 증가함에 따라 열 경로가 더욱 중요해집니다. 세라믹 기판은 능동 회로와 금속 지지대 사이에 전기적 절연을 제공하는 동시에 냉각 구조 쪽으로 열을 확산시킬 수 있습니다.
LED 및 고체 조명 구조
고전력 LED는 전기 입력의 일부를 열로 변환합니다. 접합 온도가 과도하게 상승하면 광 출력, 수명, 작동 안정성에 영향을 미칠 수 있습니다. 열 전도성 절연 기판은 회로 기능과 장착 구조 사이의 전기적 분리를 유지하면서 방출 장치에서 열을 멀리 이동시키는 데 도움이 될 수 있습니다.
RF 및 고주파 전자 장치
RF 시스템은 높은 전력 밀도와 엄격한 전기 요구 사항을 결합할 수 있습니다. 포장재는 예측 가능한 전기적 동작을 유지하면서 열을 제어해야 합니다. 패키지에 온도 변화가 발생하거나 밀접하게 통합된 구성 요소가 포함되어 있는 경우 낮은 팽창과 안정적인 유전체 성능이 중요할 수 있습니다.

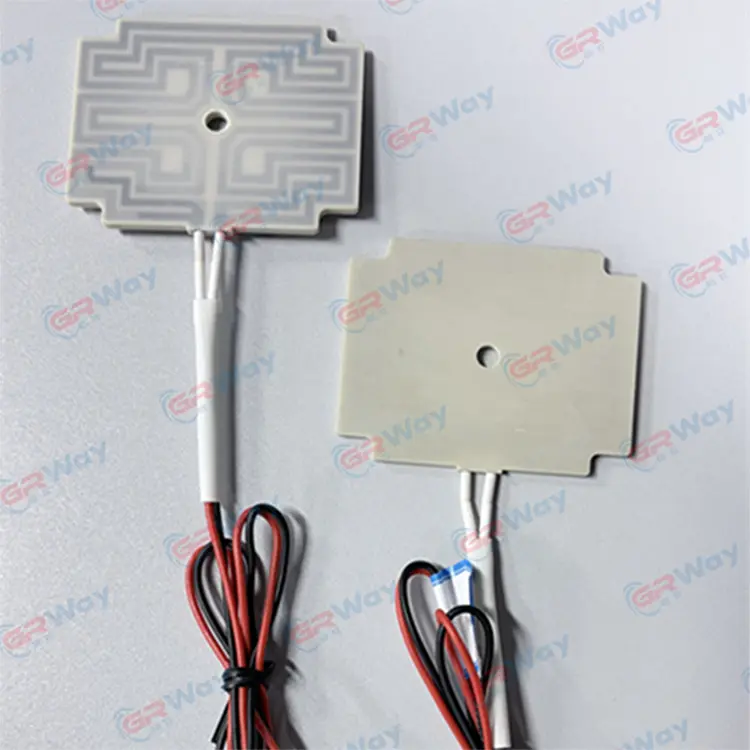

반도체 공정 장비
반도체 제조에 사용되는 세라믹 히터 구조 및 지지 부품은 반복적인 열 주기, 제어된 대기 및 엄격한 치수 요구 사항에 직면할 수 있습니다. 질화알루미늄은 하나의 세라믹 플랫폼에서 열 전달과 전기 절연을 결합할 수 있기 때문에 이러한 환경에 매력적입니다.
고온 센서 및 특수 전자 하드웨어
센서, 검사 시스템 및 특수 산업 전자 장치는 고분자 절연체를 사용하기 어려운 열원 근처에서 작동할 수 있습니다. 세라믹은 선택된 구성과 분위기에 따라 많은 유기 재료보다 훨씬 넓은 온도 범위에서 모양과 전기 절연 성능을 유지할 수 있습니다.
- 전력 모듈 및 절연 회로 기판
- 고출력 LED 어셈블리 및 열 관리 구조
- RF 전력 부품 및 소형 전자 패키지
- 반도체 히터, 지지대, 공정 하드웨어
- 고온 전자 설비 및 특수 센서
열 경로를 어떻게 설계해야 합니까?
세라믹 기판은 주변 어셈블리가 열 특성을 보완하도록 설계되었을 때 가장 잘 작동합니다. 목표는 단순히 장치와 방열판 사이에 고전도성 세라믹을 배치하는 것이 아닙니다. 전체 경로는 모든 단계에서 피할 수 있는 저항을 최소화해야 합니다.
열원에서 시작
열이 발생하는 위치와 열의 집중 정도를 정의합니다. 작은 반도체 다이는 전체 전력 수준이 관리 가능한 것처럼 보일 때에도 심각한 국지적 핫스팟을 생성할 수 있습니다. 세라믹은 열이 다음 인터페이스에 도달하기 전에 충분한 영역에 걸쳐 열을 확산시켜야 합니다.
인터페이스 제어
열 인터페이스 재료, 납땜 층, 납땜 접합 및 금속 표면은 세라믹 본체의 장점을 부분적으로 상쇄하는 저항을 유발할 수 있습니다. 따라서 과도한 두께, 공극, 불균일한 접촉, 오염 및 열악한 젖음성은 단순한 조립 결함이 아닌 열 설계 문제로 처리되어야 합니다.
두께를 신중하게 평가하세요.
세라믹 두께를 늘리면 일부 구조의 기계적 견고성이 향상될 수 있지만 전도성 경로 길이도 늘어납니다. 두께를 줄이면 이론적으로 두께를 통한 열 경로가 향상되는 동시에 취급, 평탄도, 기계적 응력 및 제조 수율과 관련된 새로운 문제가 발생할 수 있습니다. 따라서 올바른 두께는 시스템에 따라 결정됩니다.
- 가장 신뢰할 수 있는 작동 조건에서 열 발생을 추정합니다.
- 활성 구성요소와 최종 냉각 구조 사이의 모든 열 레이어를 매핑합니다.
- 벌크 전도와 인터페이스 저항의 기여도를 별도로 계산합니다.
- 평균 온도만 보는 것이 아니라 세라믹 전체의 온도 변화를 확인하세요.
- 현실적인 듀티 사이클 및 열 과도 상태에서 조립된 부품을 검증합니다.
이러한 구별은 직접 결합 구조, 금속 기판, 세라믹 히터 및 기계적 지지 부품을 비교할 때 특히 중요합니다. 최종 열 경로는 형상, 금속 피복 범위, 접합 층 및 냉각 구조에 따라 달라지기 때문에 동일한 세라믹 등급이라도 가공 후 매우 다른 열 거동을 나타낼 수 있습니다.
어떤 제조 요소가 최종 성능에 영향을 미치나요?
세라믹 성능은 분말 준비부터 시작하여 성형, 소결, 가공, 표면 처리, 금속화, 검사 및 포장을 통해 계속됩니다. 모든 단계는 최종 부분에 영향을 미칠 수 있습니다. 서류상으로는 강력해 보이는 재료 사양이라도 공정 제어가 약할 경우 일관성 없는 결과가 나올 수 있습니다.
분말 순도 및 조성
질화알루미늄은 2차 상과 산소 관련 표면 화학이 열 전달에 영향을 미칠 수 있기 때문에 불순물에 민감합니다. 고순도 출발 물질과 제어된 공정은 일관된 특성을 유지하는 데 도움이 되지만, 적절한 순도 수준은 추상적인 품질 라벨로 취급되기보다는 의도한 용도에 맞춰야 합니다.
소결 및 치밀화
소결 단계는 최종 밀도와 미세 구조의 핵심입니다. 불완전한 치밀화는 열 전도 및 기계적 성능을 방해하는 기공을 생성할 수 있습니다. 과도한 입자 성장이나 부적절한 첨가물도 열적, 기계적, 전기적 특성 간의 균형을 바꿀 수 있습니다.
가공 및 치수 제어
테크니컬 세라믹은 단단하고 상대적으로 부서지기 쉬우므로 가공에는 적절한 연마 공정과 공정 제어가 필요합니다. 세라믹이 반도체 패키지 또는 정밀 어셈블리와 통합될 때 평탄도, 두께, 구멍 직경, 가장자리 치핑 및 평행도가 모두 중요할 수 있습니다.
금속화
순수 세라믹 성능은 전자 기판의 한 부분일 뿐입니다. 구리, 몰리브덴, 텅스텐, 금, 니켈, 은 또는 기타 금속 시스템은 접합 및 전기 아키텍처에 따라 적용될 수 있습니다. 세라믹과 금속 사이의 인터페이스는 과도한 균열, 박리 또는 피로 없이 열 순환을 견뎌야 합니다.
- 어떤 세라믹 등급이 사용되는지, 생산 시 어떤 특성 범위가 제어되는지 문의하세요.
- 열전도도가 생산 재료 또는 이상적인 실험실 제제에서 측정되는지 확인하십시오.
- 치수 공차, 평탄도, 표면 거칠기, 허용 모서리 조건을 지정합니다.
- 세라믹이 접착, 납땜, 납땜 또는 와이어 연결될 때 금속화 요구 사항을 조기에 정의하십시오.
- 중요한 전기적, 기계적 특성에 대한 검사 방법을 확인합니다.
생산 부품을 소싱하는 엔지니어의 경우 추적성과 프로세스 일관성은 최대 속성 값만큼 중요할 수 있습니다. 안정적인 제조 조건은 로트 간 변동을 줄이는 데 도움이 되며, 이는 세라믹 부품을 열적 또는 전기적 마진이 좁은 시스템에 조립할 때 중요합니다.
통합 전에 신뢰성을 어떻게 평가할 수 있습니까?
신뢰성 테스트는 서비스에서 예상되는 실제 실패 메커니즘을 반영해야 합니다. 단일 실온 치수 검사로는 수백 또는 수천 번의 온도 변화 후에 세라믹 기판이 어떻게 동작하는지 확인할 수 없습니다. 마찬가지로, 짧은 유전체 테스트는 습기나 오염 상태에서 장기적인 절연 동작을 포착하지 못할 수도 있습니다.
열 순환
가열과 냉각을 반복하면 세라믹, 금속층, 접합재, 실장 구조에 팽창과 수축이 발생합니다. 열팽창 계수가 다르면 어셈블리에 주기적 응력이 발생합니다. 심각도는 온도 범위, 전환 속도, 형상, 접합 두께 및 주기 수에 따라 달라집니다.
열충격
열충격은 급격한 온도 변화를 더욱 강조합니다. 세라믹은 넓은 온도 범위를 견딜 수 있지만 급격한 내부 온도 구배로 인해 국부적인 응력이 발생할 수 있기 때문에 급격한 변화에 노출되면 다르게 작동할 수 있습니다.
전기적 내구성
고전압 구조물은 절연 저항, 유전 강도, 누출 및 환경 조절 후 동작을 평가해야 합니다. 가장자리 효과와 금속화 형상은 최종 제품과 유사할 때마다 테스트 구성에 포함되어야 합니다.
기계적 취급
세라믹은 압축에는 강하지만 인장 응력, 굽힘, 가장자리 손상 및 표면 결함에는 비교적 민감합니다. 따라서 포장 및 취급 절차가 중요합니다. 실험실 테스트를 통과한 부품이라도 가장자리가 부서지거나 가공 중에 숨겨진 표면 손상이 발생하면 조립 중에 실패할 수 있습니다.
환경 노출
최종 용도에 따라 온도, 습도, 부식성 가스, 진공, 세척제, 공정 분위기 등을 고려해야 합니다. 질화물 세라믹은 까다로운 환경에서 잘 작동할 수 있지만 분위기와 노출 시간을 고려하지 않고 어떤 재료에도 보편적 서비스 한계를 지정해서는 안 됩니다.
등급을 선택하기 전에 확인해야 할 사항은 무엇입니까?
엔지니어링 요구 사항이 구조화된 체크리스트로 작성되면 재료 선택이 더욱 효율적이 됩니다. 선호하는 세라믹으로 시작하여 그에 맞춰 시스템을 맞추려고 노력하는 대신 먼저 작동 조건을 정의한 다음 적합한 등급을 비교하십시오.
| 선택 영역 | 무엇을 정의해야 할까요? | 중요한 이유 |
|---|---|---|
| 열 요구 사항 | 발열량, 온도 범위, 허용 온도 상승, 열 경로 및 냉각 방법. | 전도성만을 사용하여 세라믹을 선택하는 것을 방지합니다. |
| 전기적 요구 사항 | 전압, 주파수, 절연저항, 절연내력, 누설경로, 표면상태 등을 확인할 수 있습니다. | 실제 설계 내에서 세라믹이 전기 절연체로 작동하는지 확인합니다. |
| 기계적 요구 사항 | 하중, 진동, 장착력, 모서리 상태, 치수 공차 및 열 응력. | 균열 및 조립 관련 손상을 줄이는 데 도움이 됩니다. |
| 제조 요구 사항 | 두께, 형상, 구멍, 표면 마감, 금속화, 접합 방법 및 검사 기준. | 설계와 생산 간의 제조 가능성과 일관성을 향상시킵니다. |
| 환경 | 습도, 대기, 화학 물질, 진공, 작동 온도 및 열 순환 프로필. | 장기적인 안정성에 영향을 미치는 실제 서비스 조건을 정의합니다. |
또한 강력한 사양에서는 보장된 한계와 일반적인 값을 구별해야 합니다. "일반"은 정의된 테스트 조건에서 일반적으로 달성할 수 있는 사항을 설명합니다. 생산 승인 기준을 자동으로 설정하지 않습니다. 특성이 중요한 경우에는 요구되는 값, 시험 방법, 측정 방향, 시험 온도 및 허용 편차를 명확하게 명시해야 합니다.
치수에도 동일한 원칙이 적용됩니다. 세라믹 판은 열적으로 우수하고 전기적으로 적합하지만 평탄도, 구멍 위치, 모서리 상태 또는 두께 변화가 조립 공정과 충돌하는 경우 사용할 수 없습니다. 따라서 부품이 다른 레이어와 긴밀하게 상호 작용할 때마다 정밀도는 재료 성능의 일부입니다.
최종 사양의 구성 방법
- 적용 및 운영 환경
- 목표 열전도율 범위 및 측정 조건
- 전기 절연 요구 사항
- 필요한 두께, 치수, 평탄도, 표면 마감
- 기계적 부하 및 열 순환 조건
- 금속화 또는 결합 요구 사항
- 검사 방법 및 허용되는 치수 편차
명확한 사양은 설계 엔지니어, 재료 엔지니어 및 제조 팀 간의 의사소통을 향상시킵니다. 또한 개별적인 마케팅 수치보다는 동등한 기준으로 다양한 세라믹 옵션을 더 쉽게 비교할 수 있습니다.
실제로 좋은 통합은 어떤 모습일까요?
잘 설계된 세라믹 부품은 가능한 최선의 방법으로 시스템 속으로 사라집니다. 즉, 열을 전달하고 전기적 절연을 유지하며 치수 안정성을 유지하고 제한 요인이 되지 않으면서 예상되는 기계적 및 환경적 조건을 견뎌냅니다.
반도체 다이가 금속화된 세라믹 기판에 장착되는 전력 전자 어셈블리를 생각해 보십시오. 설계자는 다이의 열 발생, 세라믹 전체의 열 확산, 결합층을 통한 열 전달, 금속 지지대로부터의 전기적 절연, 다이, 세라믹, 금속 및 솔더 간의 팽창 불일치에 대해 동시에 생각해야 합니다. 다른 레이어를 고려하지 않고 한 레이어를 개선하면 병목 현상이 사라질 수도 있습니다.
또 다른 실제 사례로는 반도체 공정에 사용되는 세라믹 히터를 들 수 있다. 여기서 열 발생은 프로세스에 대해 충분히 균일해야 하고, 전기 절연은 안정적으로 유지되어야 하며, 세라믹은 반복적인 가열을 견뎌야 하며, 기하학적 구조는 전극, 장착 기능 및 제어된 표면 온도를 수용해야 할 수 있습니다. 따라서 재료 선택과 히터 아키텍처는 밀접하게 연결됩니다.
엔지니어링 목표는 반드시 하나의 속성을 최대화하는 것이 아닙니다. 대신 정의된 응용 분야에 대한 열, 전기, 기계, 치수 및 환경 특성의 올바른 조합을 달성하는 것입니다.
이러한 이유로 세라믹 제조업체와의 논의는 단순한 재료 이름이 아닌 작동 조건 및 부품 요구 사항부터 시작해야 합니다. 도면, 두께, 열 듀티 사이클, 전압, 인터페이스 재료, 금속화 및 치수 공차는 세라믹 솔루션이 기술적으로 적합한지 여부를 결정하는 데 필요한 컨텍스트를 제공합니다.
엔지니어는 기술 데이터시트를 어떻게 읽어야 합니까?
데이터시트는 유용한 출발점이지만 가능한 모든 부품에 대한 보편적인 설명이 아니라 제어된 측정 문서로 읽어야 합니다. 테스트 방법, 시편 모양, 밀도, 온도, 측정 방향 및 각 특성의 정의를 찾으십시오.
열전도율은 특히 재료 상태에 민감합니다. 조밀하고 광택이 나는 테스트 피스에서 측정된 높은 값은 금속화, 조인트, 보이드 또는 국부적 기하학적 구조가 있는 생산 어셈블리의 효과적인 성능을 나타내지 않을 수 있습니다. 전기적 특성은 측정 빈도와 환경 조건에 따라 달라질 수도 있습니다.
좋은 데이터시트 검토에 대한 일반적인 질문
- 나열된 부동산은 일반, 최소, 최대 또는 보장인가요?
- 어떤 테스트 표준과 측정 방향이 사용되었나요?
- 테스트가 실온에서 수행되었습니까, 아니면 높은 작동 온도에서 수행되었습니까?
- 명시된 밀도가 의도한 부품에 사용된 생산 등급과 일치합니까?
- 전체 마무리 공정 전이나 후에 치수가 보고됩니까?
- 게시된 표면 상태가 필요한 접합 또는 금속화 공정과 일치합니까?
이러한 질문을 하면 재료 선택이 단순한 제품 라벨 비교가 아닌 엔지니어링 비교로 전환됩니다. 이는 여러 세라믹 제품군이 언뜻 보기에 적합해 보일 때 특히 유용합니다.
알루미나는 확립된 제조, 우수한 유전 특성, 내마모성 및 광범위한 적용 경험을 결합하기 때문에 많은 전기 절연 세라믹 부품에 대한 실용적인 선택으로 남아 있습니다. 질화알루미늄은 전기 절연이 필수적으로 유지되면서 실질적으로 더 나은 열 전달이 필요할 때 특히 매력적입니다. 선택은 하나의 속성이 아닌 전체 사양에서 이루어져야 합니다.
이 재료가 보다 컴팩트한 전자 장치와 관련된 이유는 무엇입니까?
전자제품은 계속해서 더 작은 공간에 더 많은 기능을 배치합니다. 전력 밀도가 높다는 것은 전체 장치 크기가 작아지는 경우에도 국부적인 열유속을 관리하기가 어려워질 수 있음을 의미합니다. 동시에 설계자는 전기 절연, 콤팩트한 패키징, 빠른 열 반응, 반복되는 온도 변화에 대한 안정적인 성능에 대한 요구가 점점 더 커지고 있습니다.
열전도성 절연 세라믹은 이러한 여러 제약 사항을 동시에 해결합니다. 전도성 장착 프레임에서 활성 전기 구조를 분리하는 동시에 소형 기판을 통해 열을 확산시킬 수 있습니다. 이러한 조합은 더 큰 방열판이나 더 두꺼운 열 인터페이스를 추가할 공간이 거의 없는 응용 분야에 유용합니다.
첨단 세라믹의 미래 역할도 제조 정밀도에 달려 있다. 전자 어셈블리가 더 얇아지고 집적도가 높아지면서 평탄도, 금속화 정확도, 표면 품질 및 제어된 미세 구조가 점점 더 중요해지고 있습니다. 따라서 재료 성능과 제조 능력은 단순한 재료 데이터시트에서 나타나는 것보다 더 밀접하게 연관되어 있습니다.
더 높은 통합
소형 기판은 모든 설계에 별도의 절연 및 열 레이어가 필요 없이 전기 절연과 열 확산을 결합할 수 있습니다.
더 나은 열 제어
효과적인 측면 열 확산은 집중된 핫스팟을 줄이고 활동 영역 전체에 보다 안정적인 온도 분포를 지원할 수 있습니다.
더욱 정확한 패키지
제어된 두께, 평탄도, 금속화 및 표면 마감은 고급 세라믹 부품이 까다로운 전자 어셈블리에 적합하도록 돕습니다.
애플리케이션 유연성
등급과 처리 경로가 올바르게 일치하면 동일한 재료 계열이 기판, 히터 구조, 절연체, 지지대 및 기타 구성 요소를 지원할 수 있습니다.
자주 묻는 질문
전자 세라믹으로서 질화알루미늄의 주요 장점은 무엇입니까?
가장 큰 장점은 상대적으로 높은 열전도율과 전기 절연의 결합입니다. 이는 능동 회로를 지지 금속 구조에 전기적으로 연결하지 않고 전자 조립품이 효율적으로 열을 전달해야 하는 경우에 유용합니다.
질화알루미늄은 고온 응용 분야에 적합합니까?
까다로운 온도 환경에 적합할 수 있지만 사용 가능한 온도 범위는 세라믹 등급, 분위기, 표면 상태, 열 순환 및 부품 설계에 따라 달라집니다. 따라서 고온 성능은 단일 범용 온도 수치가 아닌 실제 작동 환경에 대해 지정되어야 합니다.
알루미나와 비교하면 어떻습니까?
둘 다 전기 절연성과 우수한 화학적 안정성을 제공할 수 있습니다. 주요 차이점은 적합한 질화알루미늄 등급이 일반적으로 훨씬 더 나은 열 전도성을 제공한다는 것입니다. 알루미나는 열적 요구사항이 적당하거나 확립된 처리 및 기계적 특성이 응용 분야에 더 잘 맞는 경우 적절한 상태를 유지할 수 있습니다.
세라믹을 금속화할 수 있나요?
예. 의도한 전기 연결 및 접합 방법에 따라 다양한 금속화 시스템을 사용할 수 있습니다. 선택한 금속 시스템, 표면 마감, 세라믹 등급, 열팽창 거동 및 접착 공정을 모두 함께 고려해야 합니다.
열전도율 값이 높을수록 항상 더 나은 구성 요소를 의미합니까?
아니요. 열전도율은 단지 하나의 요소일 뿐입니다. 두께, 평탄도, 인터페이스 저항, 기계적 강도, 유전체 성능, 열팽창, 금속화, 형상 및 생산 일관성이 모두 완성된 부품의 성능을 결정할 수 있습니다.
기술 세라믹 부품을 요청할 때 어떤 정보를 제공해야 합니까?
유용한 정보에는 응용 분야, 작동 온도, 전압, 열 부하, 치수, 두께, 표면 마감, 평탄도, 구멍 또는 기능 요구 사항, 접합 방법, 금속화 요구 사항, 환경 조건 및 예상 열 순환이 포함됩니다. 기술 도면을 사용하면 이 정보를 더 쉽게 평가할 수 있습니다.
모든 세라믹 응용 분야에 동일한 등급을 사용할 수 있습니까?
반드시 그런 것은 아닙니다. 열 관리에 최적화된 등급은 히터, 단열 지지대 또는 정밀 구조 부품에 대해 선택된 등급과 다른 특성을 가질 수 있습니다. 적절한 등급은 열, 전기, 기계, 치수 및 환경 요구 사항의 균형에 따라 달라집니다.
세라믹 두께와 평탄도가 왜 그렇게 중요한가요?
두께는 전도성 경로에 직접적인 영향을 미치는 반면, 평탄도는 조립 중 접촉 품질과 기계적 응력에 영향을 미칩니다. 벌크 열 특성이 우수한 세라믹 기판은 두께가 너무 크거나 평탄도가 좋지 않아 인터페이스에 심각한 불이익이 발생할 경우 성능이 저하될 수 있습니다.
신뢰할 수 있는 엔지니어링 전략에서 재료가 어디에 적합합니까?
알루미늄 질화물 세라믹열 관리, 전기 절연, 치수 제어 및 기계적 신뢰성을 연결하는 기능성 엔지니어링 소재로 가장 잘 이해됩니다. 그 가치는 세라믹이 분리된 판이나 기판이 아닌 완전한 열 및 전기 구조의 일부로 간주될 때 가장 분명해집니다.
고전력 전자 장치의 경우 핵심 질문은 열이 활성 영역을 얼마나 빨리 떠날 수 있는지, 세라믹이 열을 얼마나 효과적으로 확산하는지, 전기 절연이 어떻게 유지되는지, 조립 및 반복 작업 중에 재료가 어떻게 작동하는지입니다. 반도체 장비 및 히터 구조의 경우 온도 균일성, 치수 안정성, 접합 및 환경 적합성이 똑같이 중요할 수 있습니다.
가장 신뢰할 수 있는 선택 프로세스는 작동 조건에서 시작하여 측정 가능한 재료 사양으로 끝납니다. 열전도율, 팽창 계수, 유전 거동, 강도, 밀도, 표면 마감, 치수, 금속화 및 환경 노출을 함께 검토해야 합니다. 정교한 설계는 반복 가능한 재료 성능에 따라 달라지므로 생산 일관성도 고려해야 합니다.
이러한 요소가 명확하게 정의되면 고급 질화물 세라믹은 까다로운 전자 및 산업 응용 분야를 위한 소형, 열 관리, 전기 절연 어셈블리에 대한 실용적인 경로를 제공할 수 있습니다.
