선택납땜 발열체전력량만으로 부품을 선택하기보다는 실제 납땜 공정을 이해하는 것부터 시작됩니다. 필요한 접합 온도, 공작물 크기, 열 부하, 공급 전압, 물리적 치수, 감지 방법 및 작동 주기는 모두 가열 코어의 적합성에 영향을 미칩니다. 고려된 선택 프로세스는 장비 설계자가 호환 가능한 구성 요소를 식별하고, 측정 가능한 성능 요구 사항을 설정하고, 조립 및 사용 중에 피할 수 있는 문제를 방지하는 데 도움이 됩니다.
이 가이드에서는 응용 분야 요구 사항을 정의하고, 세라믹 구조를 평가하고, 전기 및 기계 사양을 비교하고, 온도 조절을 평가하고, 통합 전에 구성 요소를 확인하는 방법을 설명합니다. 또한 일반적인 선택 오류, 검사 절차, 교체 및 호환성에 관한 실제적인 질문도 다룹니다.
목차
관련 섹션으로 바로 이동하려면 아래에서 주제를 선택하세요.
1. 먼저 납땜 애플리케이션 정의
첫 번째 결정은 어떤 히터를 구매할 것인지가 아니라 완성된 도구가 무엇을 달성해야 하는지입니다. 두 개의 납땜 도구는 세라믹 가열 기술을 사용하면서 매우 다른 용도로 사용될 수 있습니다. 한 사람은 정밀한 전자 연결을 처리해야 하는 반면 다른 사람은 열을 더 큰 단자나 도체로 전달해야 합니다. 따라서 열 수요, 팁 구조 및 제어 요구 사항이 크게 다를 수 있습니다.
공작물 및 접합 특성 식별
접합되는 재료, 대략적인 접합 크기, 접촉 영역의 모양 및 가공물이 흡수하는 열의 양을 문서화하는 것부터 시작하십시오. 작은 구리 패드와 큰 금속 터미널은 동일한 속도로 작업 팁에서 열을 제거하지 않습니다.
가공물의 두께와 열전도율이 특히 중요합니다. 열을 빠르게 전도하는 재료에는 소형의 열 절연 연결에 사용되는 것과는 다른 복구 프로필을 가진 도구가 필요할 수 있습니다. 히터는 의도된 팁 형상과 함께 평가되어야 합니다. 왜냐하면 열 발생만으로는 에너지가 접합부에 얼마나 효과적으로 도달하는지를 결정할 수 없기 때문입니다.
의도된 운영 주기를 설명하세요.
장비가 간헐적으로 작동하는지, 아니면 장기간 반복적으로 납땜 작업을 수행하는지 고려하십시오. 예상되는 시동 빈도, 일반적인 가열 지속 시간, 냉각 간격 및 주변 조건을 기록하십시오. 이러한 세부 사항은 설계에서 빠른 예열, 지속적인 작업 중 온도 안정성 또는 작업물과 반복적인 접촉 후 복구를 우선시해야 하는지 여부를 설정하는 데 도움이 됩니다.
- 공작물 재료와 접합 크기 범위를 정의합니다.
- 납땜 도구의 유형과 의도된 작동 환경을 식별합니다.
- 도구가 얼마나 자주 가열, 냉각되고 다시 작동하는지 예측하십시오.
- 필요한 온도 제어 방법과 허용 가능한 열 변화를 지정합니다.
- 구성 요소 크기, 무게, 절연 또는 리드 라우팅에 대한 제한 사항을 기록하십시오.
명확한 애플리케이션 개요는 후속 전기 및 기계 점검에 실용적인 목적을 제공합니다. 이것이 없으면 구성 요소가 공칭 등급과 일치하지만 완성된 도구에서는 제대로 작동하지 않을 수 있습니다.
2. 실제 열 요구량 결정
온도 요구 사항은 히터, 작업 팁 및 납땜 접합을 구별해야 합니다. 이러한 위치는 열 조건이 다르기 때문에 온도를 동일하게 취급해서는 안 됩니다.
히터는 열 에너지를 생성하고, 팁은 그 에너지를 전달하며, 접합부는 공작물 및 납땜과 상호 작용하면서 이를 받습니다. 또한 열은 주변 구성 요소와 환경으로 손실됩니다. 접합부 온도는 개별 히터 사양이 아닌 전체 시스템에 따라 달라집니다.
구성 요소 제한에서 필요한 설정점을 분리하세요.
제어 설정점은 장비가 지정된 측정 지점에서 유지해야 하는 온도를 설명합니다. 히터의 허용 작동 온도는 다른 한계를 정의합니다. 세라믹 소결과 같은 제조 공정에는 또 다른 온도 범위가 포함되므로 완성된 부품의 작동 한계를 추론하는 데 사용해서는 안 됩니다.
정상 작동 범위, 필요한 최대 작동 조건, 온도를 측정해야 하는 위치를 지정합니다. 또한 응용 분야에 가벼운 접촉 시 안정적인 온도가 필요한지, 열 집약적인 접합 후 빠른 회복이 필요한지, 아니면 두 가지 모두가 필요한지 여부를 결정하십시오.
상황에 맞는 열 반응 평가
예열 시간은 어셈블리가 명시된 시작 조건에서 정의된 온도에 도달하는 데 걸리는 시간을 측정합니다. 복구 시간은 작동 중에 팁이 열을 잃은 후 온도가 어떻게 반응하는지를 나타냅니다. 이는 서로 관련되어 있지만 다른 성과 측정값입니다.
예를 들어, 공작물이 없을 때는 히터가 설정점에 빠르게 도달할 수 있지만 대형 금속 단자에 접촉하면 상당한 온도 강하가 발생할 수 있습니다. 이 동작은 부적절한 최대 온도 등급보다는 열 부하, 팁 설계, 접촉 품질 또는 제어 반응을 반영할 수 있습니다.
선택 원리:알려진 측정 지점과 대표적인 작업 부하에서 필요한 온도를 정의합니다. 테스트 조건이 없는 온도 수치는 전체 납땜 시스템을 비교하기에 충분하지 않습니다.
열용량과 열전달을 모두 고려하십시오.
부품의 온도를 높이는 데 필요한 에너지는 부품의 질량과 재료 특성에 따라 부분적으로 달라집니다. 더 큰 팁이나 홀더는 일반적으로 비슷한 재료로 만들어진 작은 부품보다 동일한 온도 변화에 도달하는 데 더 많은 에너지가 필요합니다.
그러나 구성 요소 크기를 줄이는 것만으로는 더 나은 성능이 보장되지 않습니다. 설계는 여전히 유용한 열을 접합부에 전달하고 적절한 기계적 강도를 유지하며 의도된 작동 주기를 지원해야 합니다. 히터 및 관련 팁을 조정된 열 어셈블리로 선택합니다.
4. 세라믹 재료 및 건축 평가
세라믹 가열 기술은 세라믹 본체가 통합된 저항 가열 구조를 지원하면서 전기 절연을 제공할 수 있기 때문에 소형 가열 조립품에 사용됩니다. 최종 거동은 재료 구성, 가열층 설계, 제조 공정, 치수 및 완성된 부품의 품질에 따라 달라집니다.
알루미나 세라믹 구조 이해
알루미나, 즉 산화알루미늄(Al2O₃)은 많은 전기 가열 부품에 사용됩니다. 전기 절연 및 열 특성으로 인해 다양한 소형 난방 설계에 적합합니다. 완성된 부품의 정확한 특성은 세라믹 구성, 가공 조건, 형상 및 구조에 따라 달라집니다.
한 가지 제조 접근 방식은 전도성 저항 패턴을 세라믹 재료에 배치하고 제어된 고온 소결 공정을 통해 층을 통합합니다. 이 구조는 가열 회로와 절연 본체를 컴팩트한 어셈블리로 결합할 수 있습니다.

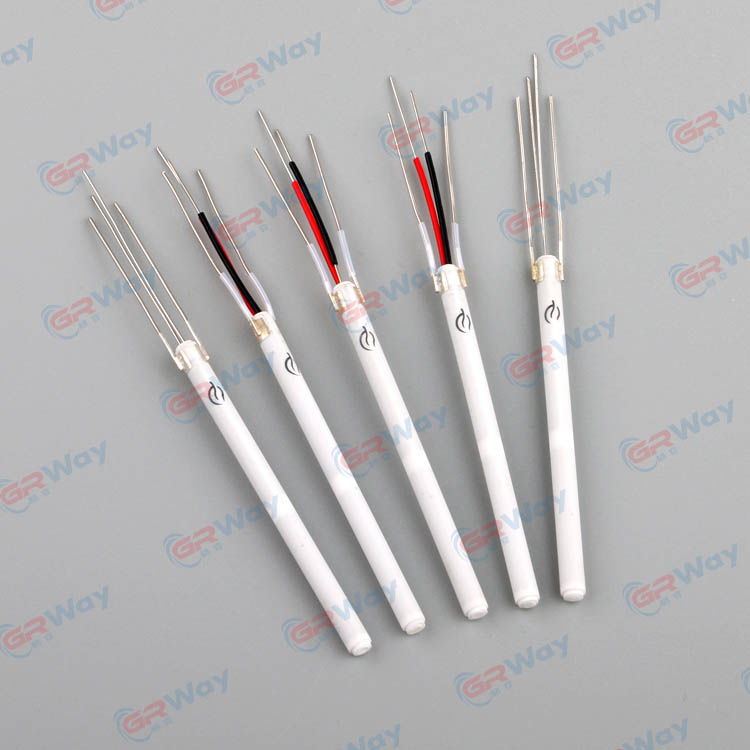

이 세라믹 히터 제품군과 관련된 제품 정보에는 95% 알루미나가 주요 재료로 식별되며 고온 소결을 통해 통합된 인쇄된 발열층이 설명되어 있습니다. 또한 히터 표면이 30초 이내에 최대 800°C에 도달할 수 있다고 명시되어 있습니다. 해당 수치는 설계 또는 승인 요구 사항으로 사용되기 전에 특정 모델 및 해당 측정 조건과 비교하여 확인되어야 합니다.
발열층과 단열재를 함께 검토
저항층은 중요한 전기 및 발열 특성을 결정합니다. 패턴, 치수 및 세라믹 본체와의 관계는 저항과 열 분포에 영향을 미칩니다. 한편, 절연 구조는 완성된 애플리케이션의 전기적 요구 사항을 충족해야 합니다.
재료 선택만으로는 특정 구성 요소가 적합하다는 것을 증명할 수 없습니다. 세라믹 등급, 구성 및 제조 공정은 예상 작동 온도, 전기적 스트레스, 열 순환 및 기계적 설치 조건을 기준으로 평가해야 합니다.
열적 및 기계적 스트레스를 고려하십시오.
세라믹 재료는 유용한 고온 성능을 제공할 수 있지만 충격, 굽힘 및 집중된 기계적 부하에 취약할 수 있습니다. 따라서 설치 및 작동 중에 히터에 불필요한 스트레스가 가해지지 않도록 설계해야 합니다.
반복적인 가열 및 냉각도 조립에 영향을 미칠 수 있습니다. 세라믹 본체, 저항층, 연결부, 홀더 및 주변 금속 부품은 온도 변화에 다르게 반응할 수 있습니다. 이들의 결합된 설계는 서비스 수명에 대한 검증되지 않은 가정에 의존하지 않고 의도된 작동 주기를 수용해야 합니다.
제품 배경, 재료 정보 및 제조업체가 명시한 범위를 보려면 다음 사이트를 방문하세요.그린웨이®.
5. 치수 및 전기 연결 확인
물리적 적합성은 전기적 호환성만큼 중요합니다. 필요한 전압과 저항을 충족하는 히터가 핸들, 팁 어셈블리 또는 주변 홀더 내부에 단단히 고정되지 않으면 여전히 부적합할 수 있습니다.
전체 기계 인터페이스 확인
세라믹 본체의 길이와 직경, 삽입 깊이, 끝 형상, 리드 출구 위치, 절연 슬리브 및 고정 배열을 검토합니다. 전체 외부 치수뿐만 아니라 정렬 및 접촉을 결정하는 부품을 측정합니다.
히터는 과도한 힘이나 원치 않는 움직임 없이 맞아야 하기 때문에 공간 확보가 중요합니다. 지나치게 단단히 설치하면 기계적 응력이 발생할 수 있고, 인터페이스가 지나치게 느슨하면 열 접촉이 줄어들거나 사용 중에 구성 요소가 이동할 수 있습니다.
리드선 및 연결점 검사
리드 재료, 길이, 라우팅, 종단 방법 및 절연은 도구의 전기 설계에 적합해야 합니다. 리드는 과도한 장력, 급격한 굽힘 또는 허용 온도 범위를 벗어난 표면과의 접촉 없이 연결 지점에 도달해야 합니다.
여러 전기 회로가 있는 경우 전원 연결과 센서 연결을 구별하십시오. 유사해 보이는 부품이 동일한 배선 구성을 공유한다고 가정하는 대신 관련 도면을 참조하여 핀 배열을 확인하십시오.
작업 팁으로 인터페이스 확인
홀더와 팁 배열은 열이 가공물에 도달하는 물리적 경로를 제공합니다. 접촉 조건, 삽입 깊이, 표면 상태 및 부품 정렬은 열 저항에 영향을 미칠 수 있습니다.
교체하려면 가능하면 원래 부품 번호와 기술 도면을 비교하십시오. 유사한 외관은 동등한 저항, 센서 동작, 절연 또는 기계적 적합성을 확립하지 않습니다. 차원 일치만으로는 대체 근거가 충분하지 않습니다.
7. 추측 없이 사양 비교
유용한 비교 시트는 확인된 사양과 정의되지 않은 값을 구별해야 합니다. 이를 통해 유사한 제품 이름이나 외부 치수가 동일한 성능을 의미한다고 가정하지 않고 대체 모델을 더 쉽게 평가할 수 있습니다.
| 평가항목 | 기록할 정보 | 확인 이유 |
|---|---|---|
| 애플리케이션 | 공구 유형, 공작물, 일반적인 조인트 크기, 작동 주기 | 실제 열 수요를 설정합니다. |
| 전기 등급 | 정격전압, 공칭전력, 저항, 공차 | 전원 공급 장치 및 구동 회로와의 호환성을 확인합니다. |
| 온도 범위 | 필수 설정값, 허용된 작동 범위, 측정 지점 | 애플리케이션 요구 사항을 구성 요소 제한과 분리합니다. |
| 열 반응 | 예열 시간, 회복 동작, 정의된 테스트 조건 | 의미 있는 성능 비교를 지원합니다. |
| 기계적 치수 | 길이, 직경, 끝 형상, 삽입 깊이, 공차 | 부품이 의도한 어셈블리에 맞는지 확인합니다. |
| 사이 | 리드 배열, 전선 종류, 종단, 절연 | 통합 오류와 부적절한 배선 변경을 줄입니다. |
| 감지 및 제어 | 센서 유형, 센서 위치, 컨트롤러 호환성 | 정확한 온도 피드백 및 조절을 지원합니다. |
| 품질 검증 | 검사기준, 시험방법, 합격한계 | 적합성을 평가하는 방법을 정의합니다. |
실제 등급, 치수 공차 및 테스트 한계는 고려 중인 특정 모델에 대한 기술 문서에서 확인되어야 합니다.
동등한 작동 조건 평가
두 구성 요소를 비교하는 것은 결과가 일관된 조건에서 측정될 때만 유용합니다. 시작 온도, 전원 공급 장치, 컨트롤러 설정, 팁 형상, 센서 위치 및 적용된 열 부하가 모두 결과에 영향을 미칠 수 있습니다.
예를 들어, 시험 방법이 유효한 근거를 확립하지 않는 한 세라믹 표면에서 수행된 예열 측정은 작업 팁에서 수행된 측정과 직접 비교되어서는 안 됩니다. 마찬가지로, 무부하 온도 테스트는 공작물과 반복적으로 접촉할 때의 회복을 완전히 설명할 수 없습니다.
초기 심사를 위해 게시된 사양을 사용한 다음 정의된 검증 절차를 적용하여 실제 애플리케이션에 대한 적합성을 확인합니다.
8. 통합 전 성능 확인
구성 요소가 생산 용도로 승인되기 전에 전기, 기계 및 열 동작이 설계 요구 사항을 충족하는지 확인하십시오. 정확한 절차는 장비에 따라 다르지만 구조화된 평가는 사양 불일치와 조립 문제를 구분하는 데 도움이 됩니다.
- 문서를 검토하세요.구성 요소 식별, 전기 등급, 치수, 연결, 온도 제한 및 센서 세부 정보를 확인합니다.
- 신체 상태를 검사하십시오.눈에 보이는 균열, 손상된 절연체, 구부러진 리드, 오염 또는 설치나 안전에 영향을 미칠 수 있는 기타 결함이 있는지 확인하십시오.
- 전기 연속성을 확인하십시오.지정된 측정 방법을 사용하여 가열 회로 및 관련 연결을 확인하십시오. 결과를 모델의 정격 저항 및 허용 공차와 비교하십시오.
- 조립된 것이 맞는지 확인하십시오.정렬, 고정, 간격, 리드 라우팅, 히터와 주변 구성 요소 간의 의도된 접촉을 확인합니다.
- 제어된 가열 테스트를 수행합니다.승인된 공급, 제어 설정, 센서 배열 및 온도 측정 방법을 사용하십시오.
- 의도한 워크로드를 평가합니다.열이 가공물로 전달된 후의 회복을 포함하여 대표적인 납땜 작업 중 온도 동작을 측정합니다.
- 결과를 문서화하십시오.테스트 조건, 측정값, 관찰된 동작 및 정의된 허용 기준 준수 여부를 기록합니다.
반복 가능한 측정 방법 사용
온도 측정은 기기 유형, 프로브 배치, 접촉 압력 및 응답 시간에 따라 달라질 수 있습니다. 구성 요소를 비교하기 전에 일관된 방법을 설정하십시오. 측정 장비를 선택하지 않은 경우 테스트에 필요한 측정 범위, 정확도 및 응답 특성을 결정합니다.
전기 점검도 관련 절차를 따라야 합니다. 저항 판독값은 온도 및 측정 조건에 따라 다를 수 있으므로 올바른 기준 조건을 기준으로 구성 요소를 평가해야 합니다.
시스템 문제와 히터 결함 분리
조립된 도구가 필요한 온도에 도달하지 못하는 경우 문제를 코어에 자동으로 돌리기보다는 전체 가열 회로를 검사하십시오. 가능한 원인으로는 부적합한 전원 공급 장치, 느슨한 연결, 일치하지 않는 센서, 잘못된 컨트롤러 설정, 불량한 열 접촉 또는 부적합한 팁 등이 있습니다.
이 진단 접근 방식은 실제 문제를 식별하는 데 도움이 되며 결함이 시스템의 다른 곳에 있을 때 호환 가능한 구성 요소를 교체하는 것을 방지합니다.
9. 일반적인 선택 실수를 피하세요
전력 등급만으로 선택
전력은 사양의 한 부분일 뿐입니다. 구성 요소의 공칭 전력량이 충분하지만 팁, 열 인터페이스 또는 컨트롤러가 부적절하기 때문에 여전히 필요한 동작을 제공하지 못할 수 있습니다. 열 반응과 전체 시스템 구성 및 전기 정격을 비교하십시오.
히터 온도와 팁 온도를 혼동하는 경우
히터의 표면 온도는 반드시 작업 팁 온도와 같지 않으며, 납땜 접합부의 온도와 반드시 같지도 않습니다. 명시된 온도와 관련된 측정 위치 및 작동 조건을 항상 식별하십시오.
유사한 모델이 상호 교환 가능하다고 가정
다양한 도구 모델의 구성 요소는 모양은 비슷하지만 저항, 리드 구성, 센서 특성, 전력 요구 사항 또는 절연이 다를 수 있습니다. 교체를 승인하기 전에 사양을 확인하십시오.
열 접촉 무시
히터는 접촉이 불량한 홀더나 팁 어셈블리 내부에 배치되면 다르게 작동할 수 있습니다. 전기 시스템을 변경하기 전에 인터페이스, 삽입 깊이, 정렬 및 조립 공차를 검사하십시오.
약한 발열을 보상하기 위해 작동 전압 변경
설계를 확인하지 않고 공급 전압을 높이면 과도한 전기적 및 열적 스트레스가 발생할 수 있습니다. 작동 조건을 변경하기 전에 정격 공급, 회로 연결, 제어 응답 및 열 전달 경로를 조사하십시오.
테스트 조건 없이 사양 수용
온도 또는 예열 요구 사항은 시작 조건, 측정 지점, 공급 조건 및 테스트 방법을 알지 못하면 해석하기 어렵습니다. 관련 모델별 세부 정보를 요청하고 완성된 도구에 대한 측정 가능한 승인 기준을 설정하세요.
10. 자주 묻는 질문
납땜 도구에 적합한 히터를 선택하려면 어떤 정보가 필요합니까?
도구 모델 또는 조립 도면, 정격 공급 전압, 전력 요구 사항, 가열 저항, 물리적 치수, 리드 배열, 센서 유형 및 필요한 작동 범위부터 시작하십시오. 공작물 및 일반적인 작동 주기에 대한 정보는 열 동작이 의도한 응용 분야에 적합한지 여부를 확인하는 데 도움이 됩니다.
고출력 히터가 항상 더 나은 선택입니까?
아니요. 정격 전력이 높을수록 가열 용량이 더 커질 수 있지만 더 나은 온도 안정성이나 회복을 보장하지는 않습니다. 전원 공급 장치, 제어 회로, 열 인터페이스, 팁 형상 및 작업 부하가 모두 히터와 호환되어야 합니다. 와트수를 최대화하기보다는 요구되는 성능에 따라 선택하세요.
정격 전압과 저항이 모두 중요한 이유는 무엇입니까?
전압과 저항은 정의된 조건에서 저항성 회로의 전류와 전력을 결정합니다. 불일치로 인해 가열이 부적절하거나 과도한 전기적 스트레스가 발생할 수 있습니다. 두 값 모두 구성 요소 문서 및 실제 전원 제어 배열과 비교하여 확인해야 합니다.
세라믹 가열 구조는 무엇을 제공합니까?
세라믹 발열 구조는 저항층과 전기 절연체를 컴팩트한 디자인으로 결합할 수 있습니다. 실제 열 반응, 단열 성능 및 기계적 내구성은 재료, 구조, 제조 공정 및 완성된 조립품에 따라 달라집니다. 이러한 특성은 특정 구성 요소에 대해 확인되어야 합니다.
치수만으로 교체용 히터를 선택할 수 있나요?
아니요. 치수는 기계적 맞춤의 일부만을 결정합니다. 전압, 저항, 전력, 센서 호환성, 리드 구성, 절연 요구 사항 및 작동 제한도 일치해야 합니다. 구성 요소 문서를 확인하고 의도한 어셈블리의 성능을 확인하십시오.
다른 모델 간의 예열 시간을 어떻게 비교해야 합니까?
동일한 시작 온도, 공급 조건, 측정 위치, 컨트롤러 설정 및 정의된 목표 온도를 사용하십시오. 또한 명시된 시간이 히터 표면, 팁 또는 다른 지점을 참조하는지 확인하십시오. 의미 있는 비교를 위해서는 일관된 조건이 필수적입니다.
일관되지 않은 납땜 온도의 원인은 무엇입니까?
잠재적인 원인으로는 불안정한 전력 공급, 연결 손상, 센서 문제, 호환되지 않는 제어 설정, 열 접촉 불량, 작업 부하에 적합하지 않은 팁 등이 있습니다. 히터 자체의 고장을 결정하기 전에 전체 조립품을 검사하고 반복 가능한 조건에서 테스트하십시오.
들어오는 가열 부품의 품질을 어떻게 확인할 수 있습니까?
식별, 가시적 상태, 치수, 전기적 특성, 연결 및 적용 가능한 절연 요구 사항을 포함하는 문서화된 승인 기준을 따르십시오. 적절한 경우 호환 가능한 어셈블리에서 제어된 기능 테스트를 수행하십시오. 적합성을 지속적으로 평가할 수 있도록 테스트 조건과 결과를 기록하십시오.
최대 온도가 높다는 것은 히터가 적합하다는 것을 증명합니까?
아니요. 최대 온도는 하나의 설계 매개변수일 뿐입니다. 의도된 작동 범위, 온도 제어 방법, 열 회수, 물리적 호환성, 전기 요구 사항 및 안전 제한도 고려해야 합니다. 구성 요소는 실제 도구 및 납땜 공정의 요구 사항을 충족해야 합니다.
11. 최종 기술 체크리스트
적합한 가열 부품은 납땜 공정, 전원 시스템, 기계적 조립 및 온도 제어 장치의 요구 사항을 모두 충족해야 합니다. 장비 개발 또는 교체를 위한 구성 요소를 확인하기 전에 이 최종 체크리스트를 사용하십시오.
- 애플리케이션과 예상되는 열 작업 부하가 명확하게 정의되었습니다.
- 필요한 작동 온도와 측정 위치가 지정됩니다.
- 정격전압, 저항, 전력, 제어방식이 호환됩니다.
- 세라믹 구조 및 작동 한계는 의도된 조건에 적합합니다.
- 구성 요소의 치수, 고정 방법, 절연체 및 리드 위치가 어셈블리와 일치합니다.
- 센서와 컨트롤러는 온도 피드백이 사용되는 곳에서 호환됩니다.
- 예열, 온도 안정성 및 회복은 적절한 테스트 조건을 사용하여 평가되었습니다.
- 반복 가능한 검증을 위해 검사 및 승인 기준이 문서화됩니다.
신중한 선택은 가열 구성 요소가 전체 납땜 도구와 상호 작용하는 방식을 이해하는 데 달려 있습니다. 건전한 결정은 단일 사양에 의존하기보다는 애플리케이션의 열 요구 사항, 전기적 한계, 세라믹 구성, 기계적 인터페이스, 제어 시스템 및 측정 가능한 성능 요구 사항을 고려합니다.
