전자 장치가 소형화되고 전력 밀도가 계속 증가함에 따라 발열 부품과 냉각 경로 사이의 소재가 점점 더 중요해지고 있습니다. 높은 열전도율만으로는 충분하지 않습니다. 엔지니어에게는 전기 절연, 열팽창 제어, 기계적 안정성, 내화학성, 반복적인 온도 변화를 통한 안정적인 성능도 필요합니다. 이러한 결합된 요구 사항은 까다로운 열 및 전기 인터페이스를 위해 고급 세라믹이 점점 더 고려되는 이유를 설명합니다.
알루미늄 질화물 세라믹높은 열 전도성과 전기 절연성을 결합한 고급 기술 세라믹입니다. 열을 제거하지만 추가 절연이 필요한 전기 전도성 금속과 달리 고밀도 AlN은 유전체 분리를 유지하면서 열 확산을 위한 직접적인 세라믹 플랫폼을 제공할 수 있습니다. 상대적으로 낮은 열팽창 계수로 인해 실리콘과 같은 반도체 재료와도 호환됩니다. 이러한 특성은 고전력 전자 장치, 반도체 장비, 레이저 시스템, LED 패키지, 전력 모듈, 마이크로파 부품 및 특수 열 구조의 응용 분야를 지원합니다. 실제 선택 프로세스에서는 열전도율, 순도, 유전체 동작, 형상, 표면 마감, 치수 공차, 금속화, 접합 방법, 작동 온도 및 완성된 어셈블리의 실제 열 경로를 고려해야 합니다.
목차
섹션으로 이동해당 주제로 직접 이동하려면 아래 섹션을 선택하세요.
재료는 무엇이며 왜 중요한가요?
질화알루미늄은 알루미늄과 질소로 형성된 비산화물 기술 세라믹입니다. 결정 구조와 강한 원자 결합으로 인해 열적, 전기적, 기계적, 화학적 특성이 독특하게 조합됩니다. 이 소재는 부품이 전기 전도체가 되지 않고 효율적으로 열을 전도해야 하는 경우 특히 유용합니다.
기존 열 경로에서 설계자는 열 분산기와 단열재를 별도의 기능으로 생각하는 경우가 많습니다. 금속판은 열을 빠르게 확산시킬 수 있는 반면, 폴리머 또는 산화물 세라믹 층은 전기적 절연을 제공합니다. 인터페이스가 추가될 때마다 열 저항, 기계적 복잡성 또는 또 다른 잠재적인 오류 지점이 발생합니다. 조밀한 AlN 구성 요소는 단일 엔지니어링 레이어에 여러 기능을 결합하여 특정 전력 및 반도체 어셈블리의 아키텍처를 단순화할 수 있습니다.
높은 격자 기반 열 전달을 통해 열은 국지적인 핫스팟에서 방열판이나 냉각 인터페이스 쪽으로 이동합니다.
높은 전기 저항률 덕분에 전도성 트레이스와 전력 공급 구성요소가 지지 구조로부터 전기적으로 절연된 상태를 유지할 수 있습니다.
낮은 열팽창 계수는 세라믹 부품이 반도체 및 금속 재료와 결합될 때 응력을 줄이는 데 도움이 됩니다.
따라서 소재의 실질적인 중요성은 단일 헤드라인 사양보다는 속성의 상호 작용에서 비롯됩니다. 고전력 장치의 경우 열 성능은 강력하지만 치수 안정성이 낮은 기판은 신뢰성 문제를 일으킬 수 있습니다. 절연성은 우수하지만 열 확산이 부족한 세라믹은 전자 부품의 접합 온도를 상승시킬 수 있습니다. 재료 선택은 하나의 개별 숫자가 아닌 전체 열 및 전기 시스템을 고려해야 합니다.
열전도율은 열 관리를 어떻게 지원합니까?
열전도율은 온도 구배 하에서 열이 재료를 통해 얼마나 효과적으로 이동하는지를 나타냅니다. 고전력 전자 장치에서 이 특성은 열이 반도체 다이, 전력 장치, 레이저, LED 또는 기타 열 발생 부품에서 얼마나 빨리 빠져나갈 수 있는지에 직접적인 영향을 미칩니다.
조밀한 AlN은 순도, 미세 구조, 가공 조건 및 제품 등급에 따라 대략 140 ~ 230 W/m·K 범위의 열 전도성으로 생산되는 경우가 많습니다. 더 효율적인 열 확산이 필요한 응용 분야에서는 더 높은 전도성 등급을 설계할 수 있습니다. 실제 성능은 항상 지정된 재료 등급 및 형상에 대해 제조업체가 명시한 값을 사용하여 평가해야 합니다.
열 확산이 전도성보다 더 복잡한 이유
전도도 값이 높다고 해서 활성 장치의 저온이 자동으로 보장되는 것은 아닙니다. 전체 열 경로에는 반도체 다이, 결합층, 세라믹 기판, 금속화, 열 인터페이스 재료, 베이스 플레이트, 방열판 및 냉각 매체가 포함될 수 있습니다. 각 인터페이스는 저항을 추가합니다. 따라서 잘 설계된 세라믹 기판은 엔지니어링된 열 네트워크의 한 부분으로 작동합니다.
기하학도 중요합니다. 얇은 세라믹 층은 전도 거리를 줄일 수 있지만 전압 절연, 기계적 강도, 취급 및 결합 요구 사항을 충족해야 합니다. 부품이 두꺼울수록 열 저항을 추가하는 동시에 전기적 간격과 기계적 견고성을 높일 수 있습니다. 엔지니어는 하나의 변수를 독립적으로 최적화하는 대신 이러한 요구 사항의 균형을 맞춰야 합니다.
| 재산 | 일반적인 엔지니어링 범위 | 중요한 이유 | 디자인 고려 사항 |
|---|---|---|---|
| 열전도율 | 대략. 140~230W/m·K | 세라믹을 통해 열을 이동시킵니다. | 등급별 테스트 값 사용 |
| 열팽창 계수 | 대략. 4.0~4.7×10-6/케이 | 온도에 따른 치수 변화 제어 | 다이, 구리, 알루미늄, 접합층과 비교 |
| 유전 상수 | 일반적으로 약 8~9시 | 전기 및 RF 동작에 영향을 미칩니다. | 주파수 및 온도 조건을 확인하세요. |
| 밀도 | 대략. 3.26g/cm³ | 부품 질량 및 구조 설계에 영향을 미칩니다. | 다공성 및 최종 소결 밀도 고려 |
| 전기 저항력 | 밀도가 높은 절연 등급의 경우 매우 높음 | 전기 절연 지원 | 실제 조건에서 단열 요구 사항 확인 |
표시된 값은 범용 사양이 아닌 일반적인 엔지니어링 범위입니다. 생산 등급은 순도, 첨가제, 가공 경로, 밀도, 치수 및 테스트 조건에 따라 달라질 수 있습니다.
열전도도는 온도가 상승함에 따라 변할 수도 있습니다. 현실적인 열 설계를 위해 엔지니어는 실내 온도 값이 작동 범위 전체에서 일정하게 유지된다고 가정하는 대신 가능한 경우 온도에 따른 재료 데이터를 사용해야 합니다.
전기 절연은 부품 설계를 어떻게 개선합니까?
전력 전자 장치에는 명백히 반대되는 두 가지 기능이 필요한 경우가 많습니다. 즉, 기판은 열을 효과적으로 제거하는 동시에 원치 않는 전류가 인접 구조로 흐르는 것을 방지해야 합니다. 금속은 우수한 열전도성을 제공하지만 전기 전도성도 있습니다. 많은 엔지니어링 세라믹이 절연 문제를 해결하지만 모든 세라믹이 현대 전력 밀도에 대해 충분히 높은 열 전도성을 제공하는 것은 아닙니다.
조밀한 AlN의 높은 전기 저항 덕분에 전도성 회로를 세라믹 절연체에 장착하거나 금속화할 수 있습니다. 이것이 세라믹 기판이 전력 반도체 모듈, LED 어셈블리, 레이저 패키지 및 특수 전자 구조에 사용되는 한 가지 이유입니다.
큰 열 장벽을 생성하지 않고 전기 절연
기존의 다층 열 스택에서는 단열재가 열 전달을 제한하는 요소가 될 수 있습니다. 열전도율이 낮은 전기 절연 재료는 능동 장치에 열을 가두는 동시에 회로를 전기적으로 보호할 수 있습니다. 열 전도성 세라믹은 열이 절연 본체를 통해 이동할 수 있도록 하여 이러한 손상을 줄입니다.
유전체 거동도 중요합니다
전기 절연은 저항률로만 정의되지 않습니다. 설계자는 유전 상수, 유전 손실, 항복 강도, 표면 누출, 연면 거리, 온도나 습도가 전기적 동작에 미치는 영향도 평가할 수 있습니다.
고주파 시스템의 경우 유전 특성은 임피던스, 신호 무결성, 기생 용량 및 RF 손실에 영향을 미칠 수 있습니다. 고전압 시스템의 경우 물리적 두께와 표면 디자인이 특히 중요합니다. 재료는 강력한 고유 절연 특성을 가질 수 있지만 완성된 구성 요소에는 여전히 신중한 간격과 표면 엔지니어링이 필요합니다.
전기 절연을 사용하면 열이 기판을 통해 이동하는 동안 금속화된 도체와 전력 장치가 절연 세라믹 플랫폼에서 작동할 수 있습니다.
제어된 유전체 동작은 기생 용량 및 유전체 손실을 관리해야 하는 곳에서 안정적인 전기 성능을 지원할 수 있습니다.
열팽창 호환성이 중요한 이유는 무엇입니까?
모든 재료는 온도가 변하면 치수도 변합니다. 다층 전자 패키지에서는 다양한 재료가 다양한 속도로 팽창합니다. 이러한 차이가 크면 반복적인 가열 및 냉각으로 인해 인터페이스에 기계적 응력이 발생할 수 있습니다.
조밀한 AlN의 열팽창 계수는 일반적으로 약 4.0 ~ 4.7 × 10로 실리콘의 열팽창 계수에 가깝습니다.-6/K는 일반적인 엔지니어링 등급입니다. 이러한 상대적 호환성은 과도한 열팽창 불일치로 인해 열 순환 중 뒤틀림, 계면 응력, 균열 또는 박리가 발생할 수 있으므로 반도체 패키징에서 특히 중요합니다.
열 순환에 특별한 관심을 기울여야 하는 이유
전자 시스템은 한 온도로 유지되는 경우가 거의 없습니다. 전원 모듈은 유휴, 중간 부하, 최대 부하 및 종료 사이를 반복적으로 이동할 수 있습니다. 레이저 패키지는 시작 및 냉각 기간이 반복적으로 발생할 수 있습니다. 반도체 생산 장비는 공정 온도에 노출된 후 냉각 단계에 노출될 수 있습니다.
각 열주기는 팽창과 수축을 생성합니다. 재료가 서로 접착될 때 인터페이스는 상대적인 움직임을 수용해야 합니다. 열팽창을 일치시키면 응력이 완전히 제거되지는 않지만 기계적 불일치의 중요한 원인 중 하나를 줄일 수 있습니다.
재료 페어링은 시스템으로 평가되어야 합니다.
세라믹은 어셈블리 내의 단 하나의 층입니다. 구리, 알루미늄, 실리콘, 납땜, 납땜 접합, 금속화 시스템 및 열 인터페이스 재료는 모두 전체 응력에 영향을 줄 수 있습니다. 따라서 엔지니어는 세라믹을 단독으로 평가하기보다는 전체 재료 스택의 팽창 계수를 비교해야 합니다.
- 두 재료 사이에서만 비교하는 것이 아니라 전체 어셈블리에서 CTE 값을 비교합니다.
- 열 순환 온도, 체류 시간 및 사이클 수를 평가합니다.
- 강성이 응력 분포에 영향을 미치므로 두께와 형상을 고려하십시오.
- 접합 및 금속화 방법의 열적 한계를 확인하십시오.
- 기계적 신뢰성 검증을 위해 실제 조립 조건을 사용합니다.
재료는 어떻게 제조되고 밀도가 높아지나요?
고급 세라믹의 성능은 제조 경로에 따라 크게 달라집니다. 최종 본체에 과도한 다공성, 바람직하지 않은 불순물 상 또는 열 전달 포논을 산란시키는 미세 구조 결함이 포함된 경우 높은 열 전도성을 얻기가 어렵습니다.
분말 준비
생산은 적합한 순도와 입자 특성에 맞게 선택된 질화알루미늄 분말로 시작됩니다. 분말 품질은 충전 거동, 소결 반응, 입자 발달, 세라믹의 최종 전기 및 열 특성에 영향을 미칩니다.
성형 및 친환경 가공
부품 설계에 따라 테이프 캐스팅, 프레싱, 사출 성형 또는 기타 세라믹 성형 방법과 같은 공정을 통해 분말을 성형할 수 있습니다. 얇은 기판은 최종 부품이 소성 후 평탄도와 치수 안정성을 유지해야 하기 때문에 특히 제어된 성형이 필요할 수 있습니다.
소결 및 치밀화
질화알루미늄은 강력한 공유 결합을 갖고 있어 일부 기존 산화물 세라믹보다 치밀화가 더 까다롭습니다. 치밀화를 촉진하고 결정립계 단계를 제어하기 위해 소결 보조제를 도입할 수 있습니다. 가공 온도, 분위기, 분말 화학, 첨가제 시스템 및 소성 일정 모두가 최종 미세 구조에 영향을 미칩니다.
- 파우더 컨디셔닝:일관된 입자 분포, 순도 및 성형 거동을 위해 원시 세라믹 분말을 준비합니다.
- 형성:분말은 필요한 부품 형상에 해당하는 미가공체로 형성됩니다.
- 제어된 소결:열처리는 몸체의 밀도를 높이고 필요한 입자 구조를 개발합니다.
- 마무리 손질:표면은 설계 요구 사항에 따라 연마, 광택 처리, 래핑, 드릴링, 절단 또는 기타 처리될 수 있습니다.
- 점검:치수, 표면 품질, 전기적 동작, 열적 특성 및 기타 고객이 정의한 특성을 평가할 수 있습니다.
고급 세라믹은 단단하고 부서지기 쉽기 때문에 소결 후 가공에는 적절한 다이아몬드 기반 또는 기타 특수 툴링이 필요합니다. 따라서 설계 단계에서는 달성 가능한 공차, 모서리 반경, 구멍 형상, 표면 마감 및 잠재적인 가장자리 손상을 고려해야 합니다.
어떤 재료 요소가 최종 성능을 제어합니까?
동일한 명목 재료로 만들어진 두 구성요소는 가공 기록이 다르기 때문에 다르게 작동할 수 있습니다. 열전도도, 강도, 유전 거동 및 치수 안정성은 입자 구조, 다공성, 불순물 수준, 첨가제 화학 및 소결 조건의 영향을 받습니다.
순도 및 산소 관련 효과
산소 관련 결함 및 2차 상이 격자 거동 및 열 전달에 영향을 미칠 수 있기 때문에 산소는 AlN 처리에서 중요한 고려 사항입니다. 과도한 불순물 함량은 열전도도를 감소시킬 수 있으므로 고성능 등급에는 신중한 분말 제어 및 치밀화가 필요합니다.
다공성
내부 기공은 지속적인 열 전달 경로를 방해하고 기계적 강도를 감소시킬 수 있습니다. 따라서 까다로운 열 응용 분야의 경우 높은 상대 밀도가 중요한 품질 특성입니다.
입자 성장 및 입자 경계
결정질 세라믹의 열은 주로 격자 진동을 통해 전달됩니다. 결함, 불순물, 입자 경계 및 특정 2차 상으로 인해 이러한 진동이 산란될 수 있습니다. 결과적으로 미세 구조 제어는 고전도 등급 개발의 핵심입니다.
표면상태
표면 마감은 접합 품질, 금속화, 접촉 저항, 치수 정확도 및 조립 일관성에 영향을 미칠 수 있습니다. 열 기판은 단순한 벌크 소재가 아닙니다. 인터페이스는 최종 성능 방정식의 일부입니다.
열전도율, 유전 특성, 밀도, 강도 및 열팽창은 세라믹이 재료 본체로 작동하는 방식을 결정합니다.
평탄도, 거칠기, 금속화, 접합 품질, 접촉 면적 및 치수 공차는 완성된 어셈블리 내부에서 세라믹이 얼마나 효과적으로 작동하는지를 결정합니다.
이러한 구별은 공급업체 평가 시 중요합니다. 데이터시트 값은 재료 또는 테스트 표본을 설명하지만 인터페이스와 형상이 전체 열 및 전기 경로에 영향을 미치기 때문에 조립된 구성 요소가 다르게 동작할 수 있습니다.
엔지니어링에는 어떤 형태와 형상이 사용됩니까?
기술 세라믹 부품은 열 경로, 전기 레이아웃, 결합 방법 및 사용 가능한 설치 공간에 따라 여러 형상으로 제조될 수 있습니다. 가장 적절한 형태는 재료 특성만으로는 결정되지 않고 조립품에 의해 결정됩니다.
평평한 세라믹 플레이트는 금속화, 회로 레이아웃, 전력 모듈, 반도체 장치 및 열 확산 어셈블리를 위한 기반을 제공합니다.
얇은 시트 또는 디스크형 부품은 소형 열 경로, 센서 구조, 절연층 및 특수 전자 어셈블리를 지원할 수 있습니다.
표준 평면 형상이 충분하지 않은 경우 맞춤형 구멍, 슬롯, 계단, 홈 및 장착 기능을 통합할 수 있습니다.
두께선택
두께는 열 저항, 유전 강도, 강성, 치수 안정성 및 기계적 취급에 영향을 미칩니다. 더 얇은 구성 요소는 전도 거리를 단축할 수 있는 반면, 더 두꺼운 구성 요소는 더 큰 물리적 분리 또는 구조적 지원을 제공할 수 있습니다.
평탄도 및 공차
열 및 전기 어셈블리는 종종 여러 레이어 간의 긴밀한 접촉에 의존합니다. 과도한 뒤틀림이나 불균일함은 유효 접촉 면적을 줄이고 국부적인 열 저항을 증가시킬 수 있습니다. 따라서 평탄도 요구 사항은 표면 마감 및 치수 공차와 함께 설정되어야 합니다.
구멍, 슬롯 및 모서리 기능
형상은 응력 집중을 변경합니다. 작은 구멍, 날카로운 내부 모서리, 좁은 리브 및 급격한 두께 변화는 부서지기 쉬운 세라믹에 국부적인 응력 집중을 생성할 수 있습니다. 둥근 전환과 적절한 형상 치수는 제조 가능성을 향상시키고 불필요한 기계적 위험을 줄일 수 있습니다.
맞춤형 구성요소의 경우 일반적으로 초기 설계 단계에서 제조 가능성을 고려하면 최상의 결과를 얻을 수 있습니다. 전체 치수만 지정하는 도면은 안정적인 생산을 위한 충분한 정보를 정의하지 못할 수 있습니다. 평탄도, 거칠기, 가장자리 상태, 구멍 공차, 모따기, 재료 등급 및 테스트 요구 사항을 모두 문서화해야 할 수 있습니다.
고급 전자공학에서는 어디에 사용되나요?
열 전도성, 전기 절연성, 화학적 안정성 및 열팽창 호환성의 조합은 광범위한 까다로운 응용 분야를 지원합니다. 일반적인 요구 사항은 전기적 분리나 치수 안정성을 희생하지 않고 열을 제어해야 한다는 것입니다.
1. 전력반도체 모듈
전력 트랜지스터, 다이오드, 절연 게이트 장치 및 기타 스위칭 구성 요소는 상당한 국지적 열을 발생시킵니다. 세라믹 기판은 방열판을 향해 열을 전달하는 동시에 금속화된 회로 영역과 기본 냉각 구조 사이에 전기적 절연을 제공할 수 있습니다.
2. LED 및 고강도 조명 시스템
고출력 LED는 전기 입력의 일부를 열로 변환합니다. 접합 온도가 지나치게 높아지면 광출력, 신뢰성, 동작 안정성에 영향을 미칠 수 있습니다. 열 전도성 절연 기판은 활성 영역에서 열을 멀리 이동시키는 데 도움이 될 수 있습니다.
3. 레이저 및 광통신 부품
파장, 출력 안정성 및 장치 수명이 열 조건에 따라 달라질 수 있으므로 레이저 다이오드 및 광 송신기는 온도에 민감할 수 있습니다. 세라믹 패키지 및 서브마운트는 이러한 구성 요소 주위에 제어된 기계 및 열 플랫폼을 제공합니다.
4. 반도체 제조장비
반도체 처리 장비에는 열, 전력, 진공 환경, 부식성 공정 조건 및 엄격한 치수 요구 사항이 결합되는 경우가 많습니다. AlN 기반 부품은 열 관리와 전기 절연이 모두 필요한 곳에 사용할 수 있습니다.
5. 고주파 및 RF 시스템
마이크로파 및 RF 구성요소는 열을 발생시키는 동시에 예측 가능한 유전체 동작을 요구할 수도 있습니다. 재료 선택은 열전도율만 고려하기보다는 유전 상수, 손실 특성, 작동 주파수, 온도 및 회로 형상을 고려해야 합니다.

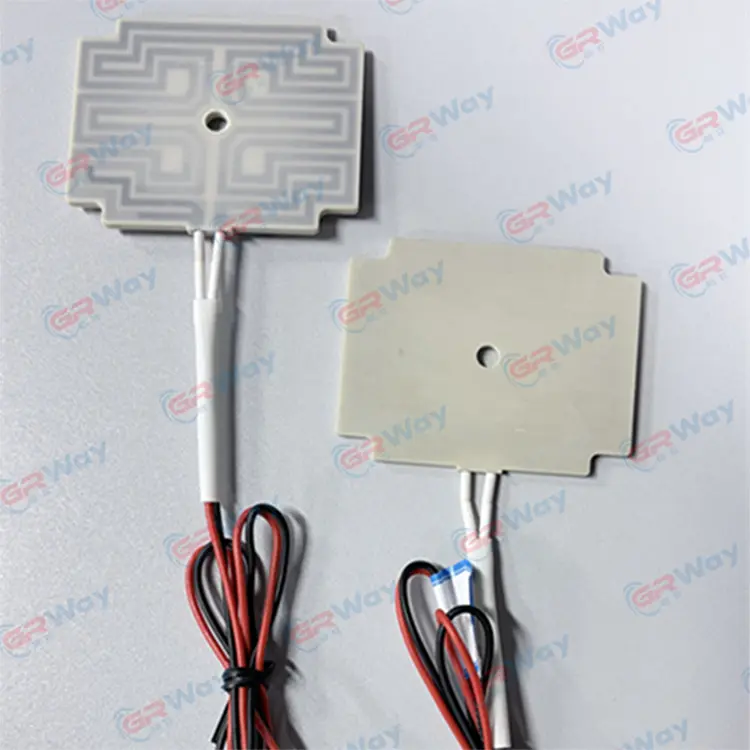

6. 정밀 가열 및 열구조
일부 고급 세라믹 어셈블리는 가열 요소 및 온도에 민감한 시스템을 위한 열 효율적인 구조 플랫폼으로 AlN을 사용합니다. 이러한 설계에서는 열이 제어된 방향으로 이동하는 동시에 전기 활성 구성 요소가 적절하게 절연된 상태로 유지되어야 합니다.
7. 의료 및 분석 장비
분석 및 의료 기기에는 소형 열 구조, 전기 절연, 치수 안정성 및 까다로운 작동 환경에 대한 내성이 필요할 수 있습니다. 특정 세라믹 등급은 온도, 화학 물질 노출, 청결도 및 전기적 요구 사항과 일치해야 합니다.
- 고전력 스위칭 및 변환 시스템
- LED 및 광전자 패키지
- 레이저 다이오드 및 광통신 패키지
- 반도체 공정 장비
- RF 및 마이크로파 전자 어셈블리
- 특수 세라믹 발열 구조
- 의료, 분석, 정밀 전자 장비
다른 기술 세라믹과 어떻게 비교됩니까?
모든 응용 분야에서 보편적으로 우수한 세라믹 소재는 없습니다. 엔지니어는 일반적으로 열 전도성, 유전 특성, 기계적 강도, 파손 거동, 열팽창, 화학적 안정성, 처리 요구 사항 및 완성된 어셈블리의 요구 사항을 비교합니다.
알루미나
알루미나는 전기 절연성, 기계적 강도, 화학적 안정성 및 확립된 처리 방법의 성숙한 조합을 제공하기 때문에 널리 사용됩니다. 열전도율은 일반적으로 고전도성 AlN 등급보다 낮으므로 열 저항이 더욱 중요한 설계 제약 조건이 될 때 AlN이 매력적입니다.
실리콘 질화물
질화규소는 높은 기계적 인성, 강력한 열 충격 저항 및 우수한 고온 안정성으로 알려져 있습니다. 내결손성과 구조적 성능이 특히 중요한 응용 분야에서는 선호될 수 있으며, 전기 절연성과 높은 열 전도성이 결합되어야 하는 경우에는 AlN이 선택되는 경우가 많습니다.
산화베릴륨
산화베릴륨 역시 전기절연성으로 높은 열전도율을 제공하지만, 베릴륨 함유 분진이 가공 중 위험하기 때문에 사용 시 엄격한 관리가 필요합니다. 따라서 적용 요구사항과 제조 안전 조건을 신중하게 고려해야 합니다.
AlN 기반 솔루션
AlN은 설계자가 소형 세라믹 구조에서 열 전도, 전기 절연, 낮은 열팽창 및 화학적 안정성의 강력한 균형을 필요로 할 때 특히 유용합니다.
따라서 가장 유용한 비교는 애플리케이션별로 다릅니다. 주요 요구 사항이 적당한 열 부하에서 전기 절연이라면 여러 세라믹이 적합할 수 있습니다. 열 밀도가 증가하고 열 저항이 주요 설계 문제가 되면 열 전도성이 훨씬 더 큰 비중을 차지할 수 있습니다. 실리콘에 직접 결합하는 경우 열팽창 관계는 또 다른 핵심 요소가 됩니다.
엔지니어는 재료를 어떻게 지정해야 합니까?
유용한 세라믹 사양은 단순히 재료의 이름을 지정하는 것이 아니라 전체 성능 요구 사항을 설명해야 합니다. 이는 생산 중 모호성을 줄이는 데 도움이 되며 공급업체 간 비교를 더욱 의미 있게 만듭니다.
열 요구사항부터 시작하세요.
최대 장치 전력, 예상 열 발생, 허용 온도, 열 경로, 인터페이스 재료 및 냉각 구성을 정의합니다. 높은 전도성 등급은 주요 저항이 다른 인터페이스에 위치하는 경우 열 문제를 해결하지 못할 수 있습니다.
전기 요구사항 정의
전압, 주파수, 절연 거리, 절연 강도, 누출 요구 사항 및 환경 조건을 명시해야 합니다. RF 애플리케이션의 경우 의도한 주파수에서의 유전 상수 및 유전 손실도 고려해야 합니다.
기계적 및 치수 요구사항 정의
두께, 길이, 너비, 평탄도, 평행도, 구멍 형상, 모서리 특징, 표면 거칠기 및 치수 공차를 지정합니다. 이러한 요소는 조립 신뢰성과 열 접촉 모두에 영향을 미칠 수 있습니다.
처리 및 표면 요구 사항 정의
부품이 금속화, 브레이징, 접합, 납땜 또는 다층 어셈블리로 통합되는 경우 세라믹 등급이 확정되기 전에 해당 다운스트림 프로세스를 전달해야 합니다. 표면 상태와 금속화 호환성은 벌크 재료 특성만큼 중요할 수 있습니다.
| 사양 카테고리 | 정의할 주요 항목 | 일반적인 엔지니어링 질문 |
|---|---|---|
| 재료 | 등급, 순도, 밀도, 첨가제 시스템 | 어떤 재료 등급이 의도한 열 및 전기 조건을 충족합니까? |
| 열의 | 전도도, 작동 온도, 열 순환 | 전체 어셈블리에서 주요 열 저항은 어디에 있습니까? |
| 전기 같은 | 저항률, 유전 상수, 유전 손실, 항복 요구 사항 | 실제 전압과 주파수에서는 어떤 절연 성능이 필요합니까? |
| 기하학 | 길이, 너비, 두께, 구멍, 슬롯, 반경 | 피할 수 있는 응력 집중을 도입하지 않고 형상을 일관되게 생산할 수 있습니까? |
| 표면 | 거칠기, 평탄도, 금속화 호환성 | 세라믹은 다음 층과 어떻게 연결됩니까? |
| 품질 | 검사 포인트, 테스트 방법, 공차, 문서화 | 생산 수준 검증이 필요한 특성은 무엇입니까? |
재료 특성과 완제품 사양을 구별하는 것도 중요합니다. 열전도도는 테스트 표본을 통해 보고될 수 있지만 생산 부품에는 자체 치수, 표면 상태 및 제조 이력이 있습니다. 강력한 엔지니어링 사양은 실험실 속성을 장치에 사용되는 실제 구성 요소에 연결합니다.
제작 전 확인해야 할 사항은 무엇인가요?
- 최종 세라믹 등급 및 목표 열전도율
- 전기 절연 및 유전체 요구 사항
- 완성된 치수 및 공차 등급
- 표면 마감, 평탄도 및 모서리 요구 사항
- 금속화, 접합, 브레이징 또는 접합 조건
- 작동 온도 및 열주기 조건
- 검사 방법 및 합격 기준
명확한 사양을 통해 세라믹 제조업체와 설계 팀은 동일한 엔지니어링 목표를 논의할 수 있습니다. 또한 재료 선택, 형상, 처리, 접합 또는 시스템 수준 열 설계에서 문제가 발생하는지 쉽게 식별할 수 있습니다.
제어된 열 전달 및 전기 절연이 필요한 응용 분야의 경우,알루미늄 질화물 세라믹기존의 단일 기능 소재로는 재현하기 어려운 특성의 실용적인 조합을 제공할 수 있습니다.
성능 극대화에 도움이 되는 설계 원칙은 무엇입니까?
좋은 세라믹 디자인은 재료 이름보다는 열적, 전기적 구조에서 시작됩니다. 가장 신뢰할 수 있는 결과는 열, 전류, 기계적 부하 및 온도 변화가 어셈블리 내부에서 어떻게 상호 작용하는지 이해하는 것에서 나옵니다.
열 경로를 직접적으로 유지
열원과 방열판 사이의 불필요한 층을 줄입니다. 모든 추가 재료 인터페이스는 접촉 저항, 결합 가변성 또는 열 임피던스를 추가할 수 있습니다. 세라믹 두께는 열 경로를 효율적으로 유지하면서 절연 및 기계적 요구 사항에 따라 선택해야 합니다.
불필요한 기하학적 응력을 피하세요
세라믹은 압축에는 강하지만 인장 응력과 급격한 기하학적 변화에는 상대적으로 민감합니다. 둥근 모서리, 합리적인 구멍 배치, 적절한 벽 두께 및 제어된 장착 하중은 구성 요소 신뢰성을 향상시킬 수 있습니다.
기판뿐만 아니라 인터페이스도 디자인하라
열 성능은 접촉 품질에 크게 좌우됩니다. 전도성이 높은 세라믹은 결합 불량, 공극, 고르지 않은 표면, 부적절한 압력 또는 전도성이 낮은 인터페이스 층으로 인해 약화될 수 있습니다. 따라서 표면 평탄도 및 접합 조건은 열 설계의 일부로 처리되어야 합니다.
열 순환 계획
단일 고온 이벤트에서 살아남은 구성 요소는 반복된 사이클링 후에도 여전히 작동하지 않을 수 있습니다. 신뢰성 테스트에는 작동 중에 예상되는 실제 온도 범위, 가열 속도, 냉각 속도, 체류 시간 및 기계적 제약이 반영되어야 합니다.
자주 묻는 질문
질화알루미늄은 어떤 용도로 사용되나요?
질화알루미늄은 엔지니어가 효율적인 열 전달과 함께 전기 절연이 필요한 곳에 사용됩니다. 일반적인 응용 분야에는 전력 반도체 기판, LED 패키지, 레이저 및 광전자 패키지, 반도체 장비 구성 요소, RF 어셈블리 및 특수 열 구조가 포함됩니다.
질화알루미늄이 전력 전자공학에 적합한 이유는 무엇입니까?
전력 전자 장치는 집중된 열을 발생시키는 동시에 전기적 절연도 필요합니다. 질화알루미늄은 열 전도성 절연 플랫폼을 제공하여 전기 전도성 기판을 사용하지 않고도 활성 장치에서 냉각 구조로 열이 이동하도록 돕습니다.
질화알루미늄의 열팽창은 실리콘과 어떻게 비교됩니까?
열팽창 계수는 실리콘의 열팽창 계수와 비교적 가깝습니다. 이러한 호환성은 상당히 다른 속도로 팽창하는 재료 조합에 비해 반도체 패키지의 열팽창 불일치를 줄일 수 있습니다.
질화알루미늄은 전기 전도성이 있나요?
조밀한 질화알루미늄은 전기 저항률이 높은 전기 절연체입니다. 이는 전도성 회로가 지지 구조로부터 전기적으로 절연된 상태를 유지하면서 열이 효율적으로 이동해야 하는 전자 기판의 주요 장점 중 하나입니다.
질화알루미늄 등급은 어떤 열 전도성을 달성할 수 있습니까?
일반적인 밀도 등급은 대략 140~230W/m·K 범위에 속할 수 있지만 특정 상업용 등급은 다를 수 있습니다. 열전도도는 순도, 미세구조, 밀도, 첨가물, 가공조건, 시험방법에 따라 달라지므로 설계 계산에는 등급별 사양을 사용해야 합니다.
질화알루미늄의 열전도율을 낮추는 것은 무엇입니까?
다공성, 불순물 관련 결함, 부적합한 2차 상 및 미세 구조 산란은 열 전달을 감소시킬 수 있습니다. 따라서 분말 품질, 산소 제어, 소결 조건 및 치밀화는 중요한 생산 요소입니다.
재료를 맞춤형 모양으로 가공할 수 있습니까?
예. 밀도가 높은 세라믹 부품은 적절한 전문 가공 방법을 사용하여 맞춤형 플레이트, 구멍, 슬롯, 계단 및 기타 형상으로 가공할 수 있습니다. 재료는 단단하고 부서지기 쉬우므로 가공 능력과 함께 형상 및 공차 요구 사항을 고려해야 합니다.
맞춤형 세라믹 부품에는 무엇을 지정해야 합니까?
전체 사양에는 일반적으로 재료 등급, 열 전도성, 전기 요구 사항, 치수, 공차, 평탄도, 표면 마감, 구멍 또는 기타 특징, 작동 온도, 열 순환 조건, 금속화 또는 결합 요구 사항 및 검사 기준이 포함됩니다.
열전도율만 중요한 특성인가요?
아니요. 열전도율은 전기 절연성, 유전 특성, 열팽창, 기계적 강도, 파손 거동, 내화학성, 치수 공차, 표면 상태 및 다운스트림 조립 공정과의 호환성과 함께 고려해야 합니다.
주요 엔지니어링 시사점
전력 밀도, 작동 온도 및 패키징 복잡성이 증가함에 따라 고급 세라믹 선택이 더욱 중요해졌습니다. 핵심 엔지니어링 과제는 단순히 열을 제거하는 것이 아니라 전기 절연을 유지하고 기계적 응력을 제어하면서 열을 제거하는 것입니다.
- 높은 열 전도성은 활성 장치에서 냉각 구조까지의 열 경로를 단축할 수 있습니다.
- 높은 전기 저항률은 절연 전력 및 전자 구조를 지원합니다.
- 실리콘에 가까운 CTE는 반도체 어셈블리의 열기계적 불일치를 관리하는 데 도움이 될 수 있습니다.
- 순도, 밀도, 첨가제 및 미세 구조는 최종 재료 성능에 큰 영향을 미칩니다.
- 표면 마감, 평탄도, 형상 및 접합 방법이 실제 조립 성능을 결정할 수 있습니다.
- 작동 조건이 고온, 빠른 열 순환, 고전압 또는 까다로운 화학적 환경과 관련된 경우 응용 분야별 테스트가 필수적입니다.
열 기판, 반도체 장비 부품, 전자 패키지 또는 정밀 세라믹 구조물을 설계하는 엔지니어를 위한알루미늄 질화물 세라믹열 전도성과 전기 절연이 동일한 구성 요소에서 함께 작동해야 하는 경우 평가할 가치가 있습니다.
재료 선택은 항상 실제 작동 조건, 조립 구성 및 등급별 기술 데이터를 기준으로 마무리되어야 합니다.
