세라믹 가열판은 어떻게 빠르고 안정적이며 고온 가열을 제공할 수 있습니까?

이 히터 구조가 다른 이유는 무엇입니까?

세라믹 발열 구조는 전기 저항성 발열체와 열적으로 안정적인 절연체를 결합합니다. 열선, 단열재, 지지대를 별도의 부품으로 처리하는 대신 활성 가열 경로를 세라믹 표면 가까이에 배치할 수 있습니다. 이러한 배열은 기존의 관형 히터를 설치하기 어려운 곳에 설치할 수 있는 소형 열원을 생성합니다.

세라믹 본체는 열이 어셈블리를 통해 이동하는 방식도 변경합니다. 기판은 작업 표면을 향해 열을 전달하는 동안 전기적 절연을 제공합니다. 형상, 장착 방법 및 재료에 따라 열은 넓은 면으로 전달되거나 정의된 영역으로 집중될 수 있습니다.

빠른 응답은 전력량 그 이상에 달려 있습니다.

높은 전기 입력은 유용한 가열을 자동으로 생성하지 않습니다. 응답 시간은 세라믹 두께, 가열 경로 형상, 열 질량, 접촉 면적, 장착 압력, 방열판 및 열을 받는 재료의 영향을 받습니다. 잘 설계된 플레이트는 이러한 요소의 균형을 유지하여 과도한 국지적 핫스팟을 생성하지 않고 표면이 유용한 작동 조건에 도달하도록 합니다.

• 얇은 구조로 컴팩트한 장비 레이아웃을 지원할 수 있습니다.
• 전기 절연은 전도성 장착 구조에서 열원을 분리하는 데 도움이 됩니다.
• 정의된 가열 경로는 작업 영역 전체의 온도 분포를 개선할 수 있습니다.
• 견고한 세라믹 형상은 장비 조립 중에 반복 가능한 위치 지정을 지원합니다.

가열 구조는 열 전달을 어떻게 제어합니까?

모든 히터에 있어서 유용한 결과는 단순히 요소의 온도가 아닙니다. 중요한 것은 열 에너지가 저항 경로에서 대상 물체, 표면, 액체, 공기 흐름 또는 프로세스 챔버로 얼마나 효과적으로 이동하는지입니다. 따라서 세라믹 어셈블리는 완전한 열 시스템으로 가장 잘 평가됩니다.

온도 균일성은 시스템 문제입니다.

온도 균일성은 저항 패턴만으로 가정할 것이 아니라 작업 표면에서 확인해야 합니다. 금속 방열판에 설치된 플레이트는 야외에서 작동하는 동일한 플레이트와 매우 다르게 작동할 수 있습니다. 열 접촉, 공기 흐름, 인클로저 설계, 단열재 및 주변 구성 요소 모두 최종 온도 맵에 영향을 미칩니다.

어떤 재료와 구성 세부 사항이 중요합니까?

건설세라믹 가열판예열, 안정적인 작동, 반복적인 사이클링 및 장비 유지 관리 중 동작의 대부분을 결정합니다. 설계자는 외부 형태를 넘어서 세라믹 기판, 저항 재료, 전기 단자 및 실장 기능 간의 관계를 조사해야 합니다.

저항소자와 세라믹 본체

다양한 가열 어셈블리는 저항 경로를 통합하기 위해 다양한 접근 방식을 사용합니다. 인쇄되거나 내장된 요소는 얇은 가열 구조를 만들 수 있는 반면, 다른 디자인에서는 세라믹 본체 내부 또는 세라믹 본체에 대해 지지되는 형성된 저항 경로를 사용합니다. 선택은 열 반응, 제조 가능성, 절연, 기계적 강도 및 선호되는 작동 범위에 영향을 미칩니다.

기하학과 설치

히터는 단독으로 설치되는 경우가 거의 없기 때문에 모양이 중요합니다. 사용 가능한 장착 범위에 따라 원형, 직사각형, 좁은 스트립 및 응용 분야별 형상을 선택할 수 있습니다. 커넥터 위치, 단자 간격, 가장자리 간격, 체결 방법, 히터와 주변 재료 사이의 거리가 모두 최종 통합 전에 정의되어야 합니다.

이 가열판은 일반적으로 어디에 사용됩니까?

세라믹 히터는 컴팩트한 구조로 인해 공간이 제한되어 있지만 안정적인 고온 소스가 필요한 장비에 적합합니다. 올바른 적용은 열부하, 환경, 제어 방법 및 필요한 표면 온도에 따라 달라집니다.

• 실험실 장비:작은 가열 구역은 분석 및 실험 장비의 가열 제어를 지원할 수 있습니다.
• 헤어 스타일링 기기:평평한 세라믹 가열 표면은 작업면 전체에 신속하고 분산된 열을 제공할 수 있습니다.
• 초음파 세척 장비:히터 플레이트는 공정 용기 주변에 소형 열원이 필요한 시스템과 통합될 수 있습니다.

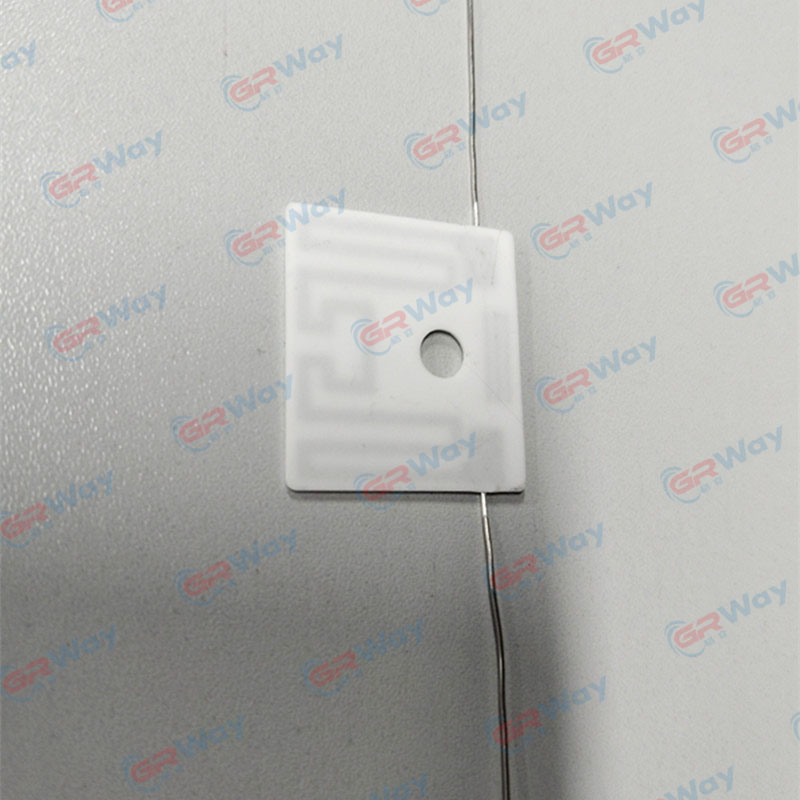

• 열 보호 어셈블리:부분 가열은 부품의 온도 조절이 필요한 곳에 사용될 수 있습니다.
• 산업 공정 장비:고정 장치, 툴링, 인클로저 및 특수 가열 모듈에 대해 소형 세라믹 구조를 고려할 수 있습니다.

적용 조건은 항상 세트로 간주되어야 합니다. 건조한 실험실 공기에서 잘 작동하는 히터는 습하고, 먼지가 많으며, 화학적으로 활성이 있거나 진동이 발생하기 쉬운 환경에서는 다양한 절연, 밀봉, 감지 또는 장착 조항이 필요할 수 있습니다.

엔지니어는 올바른 구성을 어떻게 지정해야 합니까?

선택세라믹 가열판형태만으로는 열적 통합이 불량한 경우가 많습니다. 보다 유용한 사양은 프로세스 요구 사항에서 시작하여 히터 형상을 향해 거꾸로 작동합니다.

1. 목표 열 결과를 정의합니다.필요한 온도 범위, 예상 예열, 가열 영역, 공정에 균일성이 필요한지 또는 국부적인 가열이 필요한지 여부를 기록합니다.
2. 전기 봉투를 정의합니다.공칭 전압, 사용 가능한 전력, 제어 방법, 듀티 사이클 및 허용 전류를 확인하십시오.
3. 열 경로를 매핑합니다.히터가 닿는 부분, 시원하게 유지해야 하는 부분, 열이 빠져나갈 수 있는 부분, 단열이 필요한 부분을 식별합니다.
4. 기계적 한계를 결정합니다.사용 가능한 설치 공간, 두께, 터미널 위치, 장착 구멍 또는 클립, 인접 구성 요소와의 간격을 지정합니다.
5. 온도 조절을 계획하십시오.애플리케이션에 열전대, 저항 센서, 온도 조절 장치, 컨트롤러 또는 기타 피드백 방법이 필요한지 결정하십시오.

최대 히터 성능과 정상 작동 조건을 구별하는 것도 유용합니다. 방열판 및 인클로저 설계에 따라 세라믹, 단자, 배선 및 주변 구조물의 온도가 달라질 수 있으므로 장시간 작동은 실제 설치 조건에서 평가해야 합니다.

반복적으로 순환하도록 설계된 장비의 경우 열팽창 및 수축에 주의하십시오. 히터, 고정 장치, 접착제, 배선 및 인접 재료는 서로 다른 속도로 팽창할 수 있습니다. 이러한 부품이 견고하게 구속되면 기계적 응력이 축적될 수 있습니다. 실용적인 설계에서는 어셈블리가 전기 연결을 손상시키지 않고 정상적인 열 움직임을 견딜 수 있도록 충분한 공간을 확보합니다.

통합으로 신뢰성을 어떻게 향상시킬 수 있습니까?

열 경로 제어

열 손실이 유용하지 않은 곳에 단열재를 배치하고 작업 영역을 향한 명확한 열 경로를 제공하십시오. 케이블, 플라스틱 하우징, 센서 또는 인근 전자 장치에 불필요한 열을 전달하는 우발적인 열교를 생성하지 마십시오.

전기 인터페이스 보호

터미널 디자인은 작동 환경과 일치해야 합니다. 배선, 커넥터, 절연 슬리브 및 스트레인 릴리프에는 적절한 온도와 전기 등급이 필요합니다. 기계적 움직임으로 인해 세라믹-단자 연결에 반복적인 응력이 가해져서는 안 됩니다.

실제 어셈블리 검증

베어 히터에 대한 벤치 테스트만으로는 충분하지 않습니다. 최종 검증에서는 의도한 고정 장치, 열 부하, 제어 시스템, 공기 흐름 및 인클로저를 사용해야 합니다. 지속적인 작동 전에 숨겨진 핫스팟을 식별할 수 있도록 프로세스 표면과 근처 구성 요소를 모두 측정합니다.
