납땜 가열 요소는 어떻게 온도 안정성을 향상합니까?

목차

개요 살펴보기

• 무엇을 정의납땜 발열체그것이 무엇이고 그것이 무엇을 제어하는가(단순히 "열"이 아니라 회복과 전달).
• 실제 작업 현장 불만 사항을 측정 가능한 히터 문제로 변환합니다.
• 안정성을 저하시키는 요소인 센서 배치, 열 결합, 전력 밀도, 산화 및 제어 지연에 대해 설명하십시오.
• 히터 기술을 비교하고 응용 분야에 맞춰보세요.
• 실용적인 선택 체크리스트와 유지 관리 플레이북을 제공합니다.
• 폐기 및 재작업을 줄이는 문제 해결 단계를 제공합니다.

실용적인 용어로 납땜 가열 요소란 무엇입니까?

A 납땜 발열체땜납이 금속 표면을 녹이고 적셔야 하는 지점에서 전력을 제어된 열 에너지로 변환하는 구성 요소입니다. 스테이션이 정확한 온도를 "읽는" 경우에도 많은 납땜 문제가 발생한다는 것을 알기 전까지는 이 정의는 분명하게 들립니다.

실제로 히터의 역할은 설정점에 도달하는 것뿐만 아니라 그것은 또한해야합니다다시 덮다구리판, 커넥터 쉘 또는 두꺼운 리드에 의해 열이 빠져나가는 순간 즉시 발생합니다. 히터가 계속 작동하지 않으면 관절 냉기, 체류 시간 연장, 패드 들림, 플럭스 태움, 팁이 예상보다 빨리 산화되는 등의 증상이 나타납니다.

이렇게 생각해 보십시오. 컨트롤러는 "350°C"를 명령할 수 있지만 조인트는 시스템이 얼마나 빨리 에너지를 전달하고 부하 시 팁을 안정적으로 유지할 수 있는지에 관심을 갖습니다. 히터 디자인(재료, 형상, 센서 결합, 단열재)이 경험을 만들거나 깨뜨리는 부분이 바로 여기입니다.

일반적인 고객 불만 사항과 실제 의미

핵심 통찰력: 대부분의 불만 사항은 "운영자 오류"가 아닙니다. 이는 시스템 수준의 열 전달 문제입니다. 즉, 히터, 팁 인터페이스 및 제어 방법을 함께 평가해야 합니다.

온도 안정성이 실패하는 이유

온도 안정성은 전체 납땜 시스템의 약속입니다. 강한납땜 발열체도움이 되지만 다음 중 하나라도 꺼지면 안정성이 여전히 실패할 수 있습니다.

1. 센서 배치가 작업 표면에서 너무 멀리 떨어져 있습니다.
   온도 센서(종종 열전대 또는 서미스터)가 팁 영역에 밀접하게 연결되어 있지 않으면 스테이션은 팁이 실제로 부하를 받고 냉각되는 동안 안정적이라고 "생각"합니다.
2. 히터와 팁 사이의 열적 결합이 불량합니다.
   작은 공극, 느슨한 끼워맞춤 또는 마모로 인해 인터페이스가 절연체로 변할 수 있습니다. 이를 보상하기 위해 히터가 더 뜨거워지며 이로 인해 산화가 가속화되고 팁 수명이 단축됩니다.
3. 전력 밀도가 작업과 일치하지 않습니다.
   미세 피치 작업은 오버슈트를 최소화하면서 빠르고 제어된 에너지의 이점을 얻습니다. 무거운 구리와 방패에는 더 높은 복구 용량이 필요합니다. 단일 크기 히터는 혼합 작업 부하에서 실망스러운 경우가 많습니다.
4. 절연 및 리드 설계가 견고하지 않습니다.
   반복되는 열 순환은 내부 접합부와 단열재에 스트레스를 줍니다. 히터가 자주 부딪히거나 비틀리거나 플럭스 연기에 노출되는 경우 내구성이 중요합니다.
5. 제어 동작으로 인해 오버슈트/언더슈트가 발생합니다.
   좋은 히터라도 제어 튜닝이 불안정하면 제대로 작동하지 않을 수 있습니다. 오버슈트는 플럭스를 태웁니다. 언더슛으로 인해 체류 시간이 길어지고 둘 다 결함이 증가합니다.

히터 유형 및 각 유형이 적합한 경우

브랜드는 다양하지만 대부분납땜 발열체디자인은 몇 가지 기술 제품군에 속합니다. 장단점을 알면 잘못된 "업그레이드" 비용을 지불하는 것을 방지하는 데 도움이 됩니다.

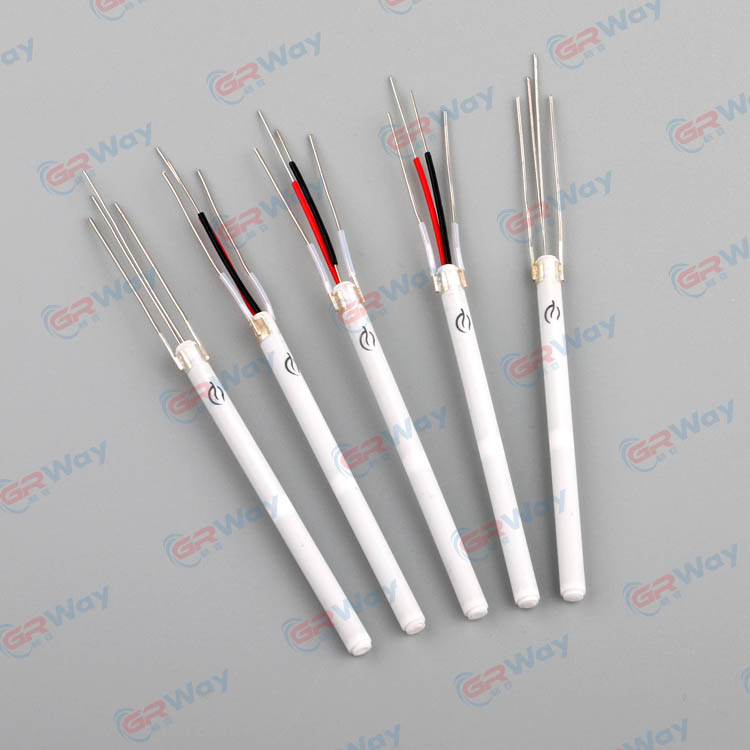

• 권선형 세라믹 히터
  세라믹 주변/내부에 니크롬 또는 유사한 저항선이 내장되어 있습니다. 비용 효율적이고 널리 사용되는 경우가 많으며, 잘 제작되면 적절한 내구성을 갖습니다.
• 카트리지형 히터
  튜브 폼 팩터에 내장된 소형 히터입니다. 견고한 전력 밀도를 제공할 수 있으며 팁 구조에 강력하게 결합되도록 설계할 수 있습니다.

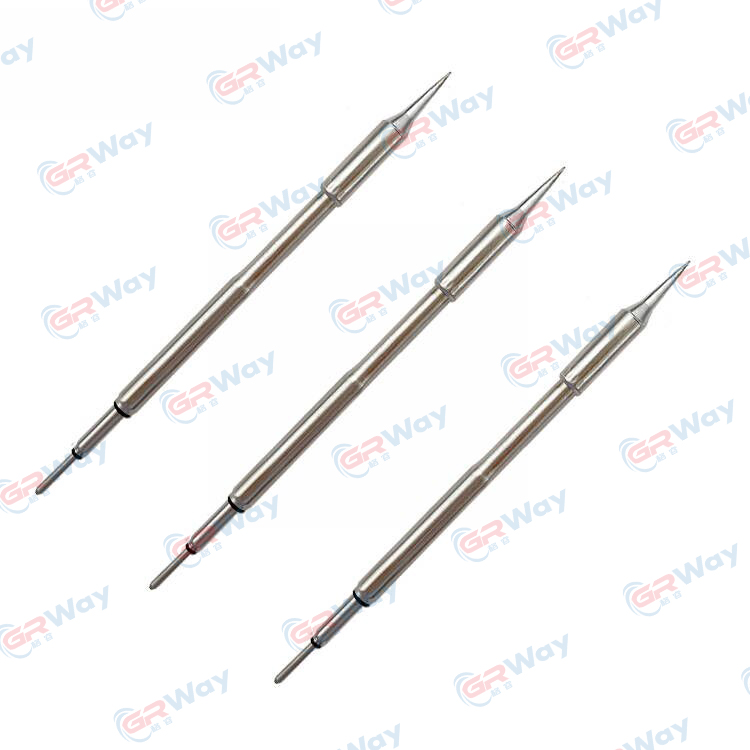

• 통합 히터 + 센서 어셈블리
  가열 및 감지를 작업 표면에 더 가깝게 배치하는 설계입니다. 이는 응답 시간을 향상시키고 "읽기 대 현실" 격차를 줄이는 경우가 많습니다.
• 자기 조절형 세라믹(PTC와 유사한 동작)
  특정 세라믹은 온도가 상승함에 따라 저항을 증가시켜 자연스러운 제한 효과를 제공합니다. 일부 애플리케이션에 유용하지만 성능은 전체 시스템 설계에 크게 좌우됩니다.

신뢰할 수 있는 결과를 위한 선택 체크리스트

평가할 때 이 체크리스트를 사용하십시오.납땜 발열체새로운 도구, 수리 프로그램 또는 생산 라인의 경우:

• 복구 요구 사항:납땜해야 하는 가장 큰 열 부하는 무엇입니까(접지판, 실드, 러그, 커넥터)?
• 열적 결합:히터가 팁이나 작업 표면과 얼마나 단단하고 일관되게 연결됩니까?
• 센서 통합:부하가 걸린 상태에서 실제 팁 온도를 제어할 수 있을 만큼 온도 센서가 충분히 가깝습니까?
• 기류 하에서의 안정성:팬, 연기 추출 또는 통풍이 팁 온도에 영향을 줍니까?
• 전기적 호환성:전압, 저항 범위, 커넥터 유형 및 컨트롤러 지원.
• 내구성 요소:열 순환 수명, 기계적 견고성, 절연 저항 및 납 변형 완화.
• 서비스 가능성:전체 핸들 어셈블리를 재작업하지 않고도 히터를 교체할 수 있습니까?
• 프로세스 적합성:히터가 극단적인 설정점을 강요하지 않고 납땜 합금 및 플럭스 전략을 지원합니까?

비교표

유지 관리 및 팁 수명 모범 사례

최고라도납땜 발열체팁을 무시하거나 프로세스가 일관성이 없으면 "약하다"고 느낄 것입니다. 이러한 습관은 산화를 줄이고, 습윤성을 개선하며, 히터 어셈블리를 보호합니다.

• 가장 낮은 유효 설정점을 사용하십시오.더 높은 온도는 "더 전문적"이지 않습니다. 종종 플럭스가 더 빨리 연소됩니다.
• 팁을 주석으로 유지하십시오.얇은 납땜 코팅은 산화를 줄이고 접합부로의 열 전달을 향상시킵니다.
• 팁 형상을 조인트에 일치시킵니다.더 많은 표면적에 접촉하는 팁은 열을 더 빨리 전달하여 체류 시간을 줄입니다.
• 마른 닦기와 연마제 청소를 제한하십시오.과도하게 청소하면 도금이 손상되고 팁 파손이 가속화됩니다.
• 리드와 스트레인 릴리프를 보호하십시오.많은 히터 고장은 열적 고장이 아닌 기계적 고장으로 시작됩니다.

문제 해결: 증상, 원인, 수정 사항

납땜 품질이 갑자기 떨어지면 추측이 아닌 빠른 진단이 필요합니다. 일반적인 "증상 해결" 경로는 다음과 같습니다.

• 징후:땜납은 큰 접합부에서 천천히 녹습니다.
  가능한 원인:부적절한 회수, 불량한 팁 접촉 또는 잘못된 팁 크기.
  고치다:더 큰 팁 형상을 사용하고, 히터와 팁이 꼭 맞는지 확인하고, 컨트롤러가 전력을 제한하지 않는지 확인하세요.
• 징후:팁이 빠르게 산화되어 땜납이 젖지 않습니다.
  가능한 원인:과도한 설정값, 고온에서 긴 유휴 시간 또는 오염된 팁 표면.
  고치다:온도를 낮추고 가능하면 대기/절전을 사용하고 팁을 적절하게 고정하고 플럭스 호환성을 평가하십시오.
• 징후:스테이션은 안정적인 온도를 보여주지만 연결 부분이 일관되지 않은 것처럼 보입니다.
  가능한 원인:센서가 부하 상태에서 실제 팁 온도를 판독하지 못하거나 인터페이스에 에어 갭이 있습니다.
  고치다:히터 장착을 검사하고, 마모된 슬리브/리테이너를 교체하고, 더 가까운 센서 커플링을 사용하여 조립하는 것을 고려하십시오.
• 징후:짧은 사용 후 히터가 반복적으로 작동하지 않습니다.
  가능한 원인:열 충격, 기계적 변형 또는 오염으로 인한 절연 파괴.
  고치다:스트레인 릴리프 처리를 개선하고, 급격한 냉각(특히 공격적인 공기 흐름)을 피하고, 히터 내부에 플럭스 잔류물을 멀리하십시오.

맞춤형 난방 성능을 위해 제조업체와 협력

제품 라인용 히터를 소싱하거나, 다양한 도구를 서비스하거나, 생산 공정을 확장하는 경우, 히터를 일반 예비 부품이 아닌 설계된 구성 요소로 취급하는 것이 가장 좋은 결과를 낳는 경우가 많습니다. 유능한 제조업체는 예열 시간, 복구 동작, 작동 전압, 센서 스타일, 커넥터 형식 및 열 순환 수명과 같은 목표를 정의하는 데 도움을 줄 수 있습니다.

예를 들어,샤먼 그린 웨이 전자 기술 유한 회사 귀하의 응용 분야에 일관된 가열 동작, 안정적인 조립 공차 및 배치 전반에 걸쳐 반복 가능한 성능이 필요한 경우 기술 파트너로 접근할 수 있습니다. 목표는 간단합니다.납땜 발열체1일차와 100일차에 동일한 방식으로 작동하므로 프로세스를 예측 가능하게 유지합니다.

실제 사용 조건(듀티 사이클, 대상 재료, 공기 흐름, 팁 스타일 및 최대 부하 조인트)을 공유하면 전력 부족 설계를 방지하고 보드를 조용히 손상시키는 오버슛이 발생하기 쉬운 설정을 방지하는 것이 훨씬 쉬워집니다.

FAQ

마무리 생각

마구간납땜 발열체"해나가는 것"과 신뢰할 수 있는 프로세스를 실행하는 것의 차이입니다. 히터가 작업 부하에 적절하게 맞춰지고 합리적인 팁 방식으로 유지 관리되면 체류 시간이 줄어들고 결함률이 줄어들며 불필요한 열 스트레스로부터 구성 요소와 작업자 모두를 보호할 수 있습니다.
